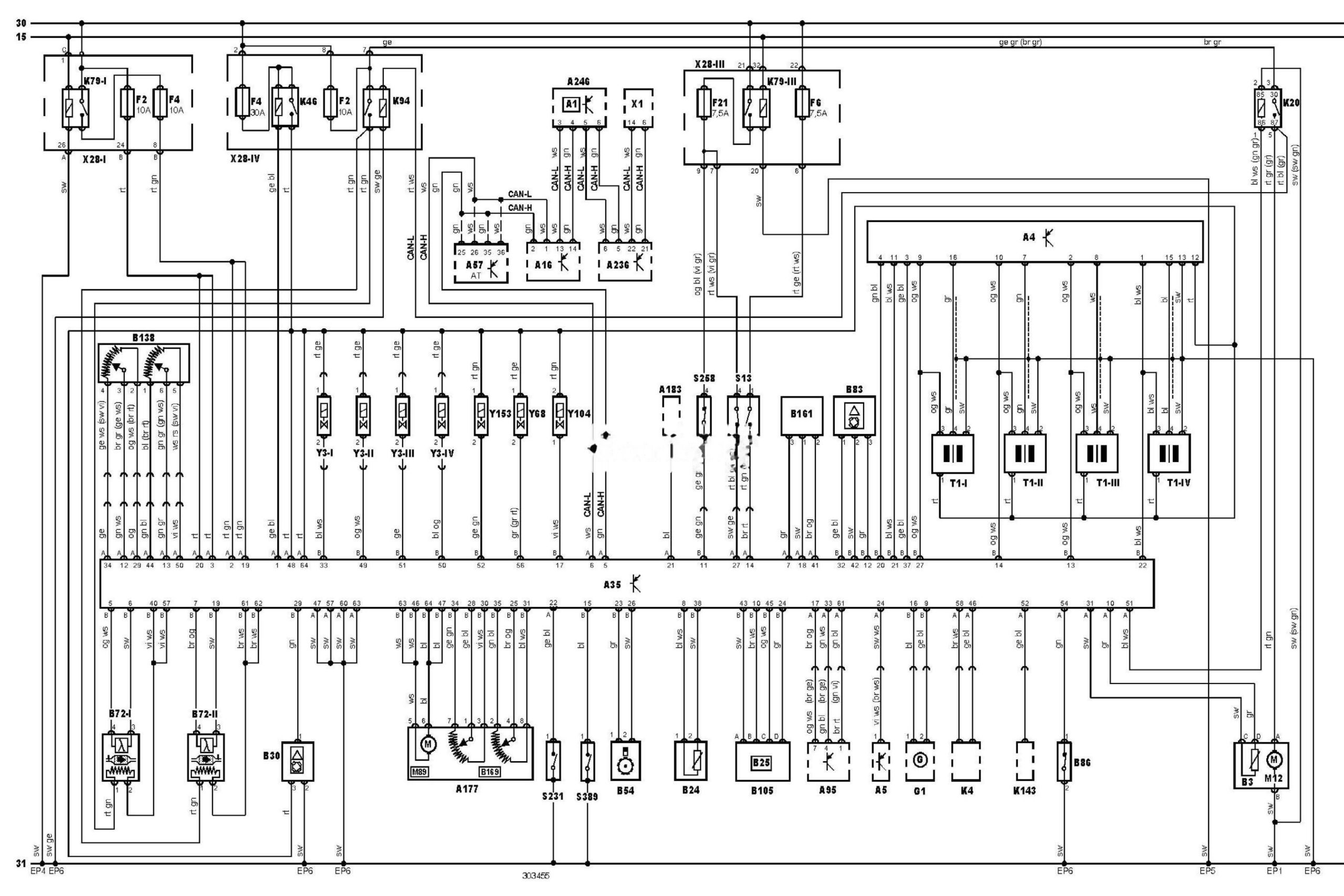

Електрична схема двигуна Saab 9-3 2005, 2006 року випуску.
Електросхема системи управління двигуном B207E — 2.0 літра 1,8t (2005-2006).
Позначення до електричної схеми Saab
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A4 |
Блок управління запалюванням |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A95 |
Блок управління електродвигуном вентилятора системи охолодження |
|
A177 |
Блок управління дросельною заслінкою |
|
A183 |
Блок управління замком запалювання |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
A246 |
Шина даних CAN, блок управління шлюзом |
|
B3 |
Датчик покажчика рівня палива |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B83 |
Датчик абсолютного тиску у впускному колекторі |
|
B86 |
Датчик рівня моторного масла |
|
B105 |
Датчик тиску наддуву |
|
B138 |
Датчик положення педалі акселератора |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F21 |
Запобіжник |
|
G1 |
Генератор |
|
K4 |
Реле стартера |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K94 |
Реле кисневого датчика |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M12 |
Паливний насос |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S231 |
Датчик-вимикач по тиску в системі підсилювача кермового управління |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S389 |
Датчик аварійного тиску моторного масла |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3 |
Форсунка |
|
Y68 |
Клапан управління перепуском газів повз турбіну |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y153 |
Запобіжний клапан на впуску турбокомпресора |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
