Електрична схема зовнішнього освітлення Saab 9-3 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

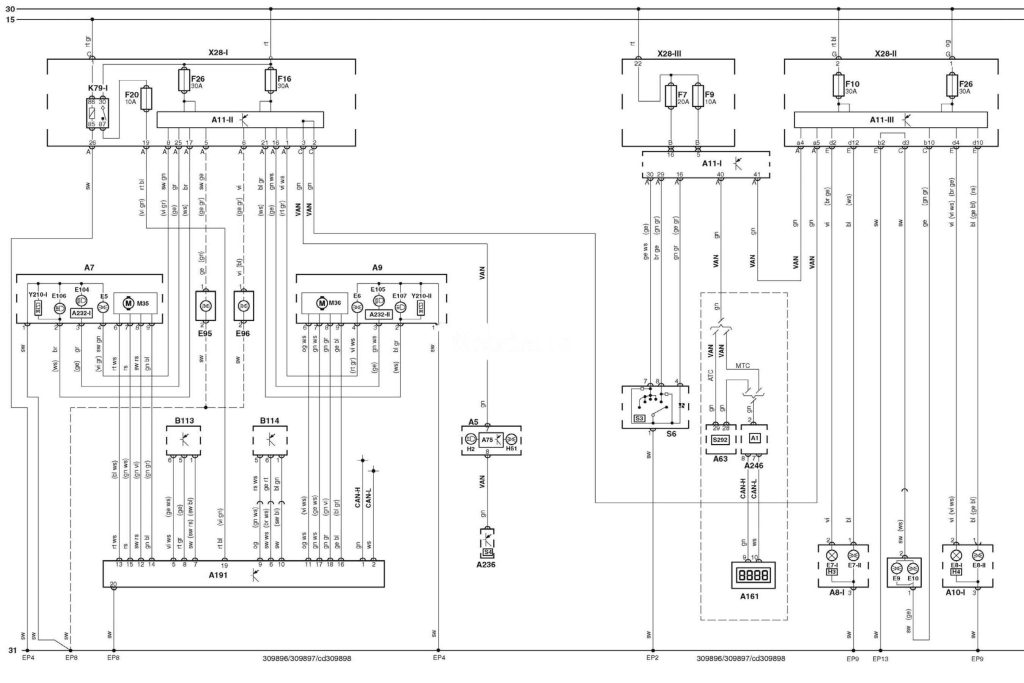

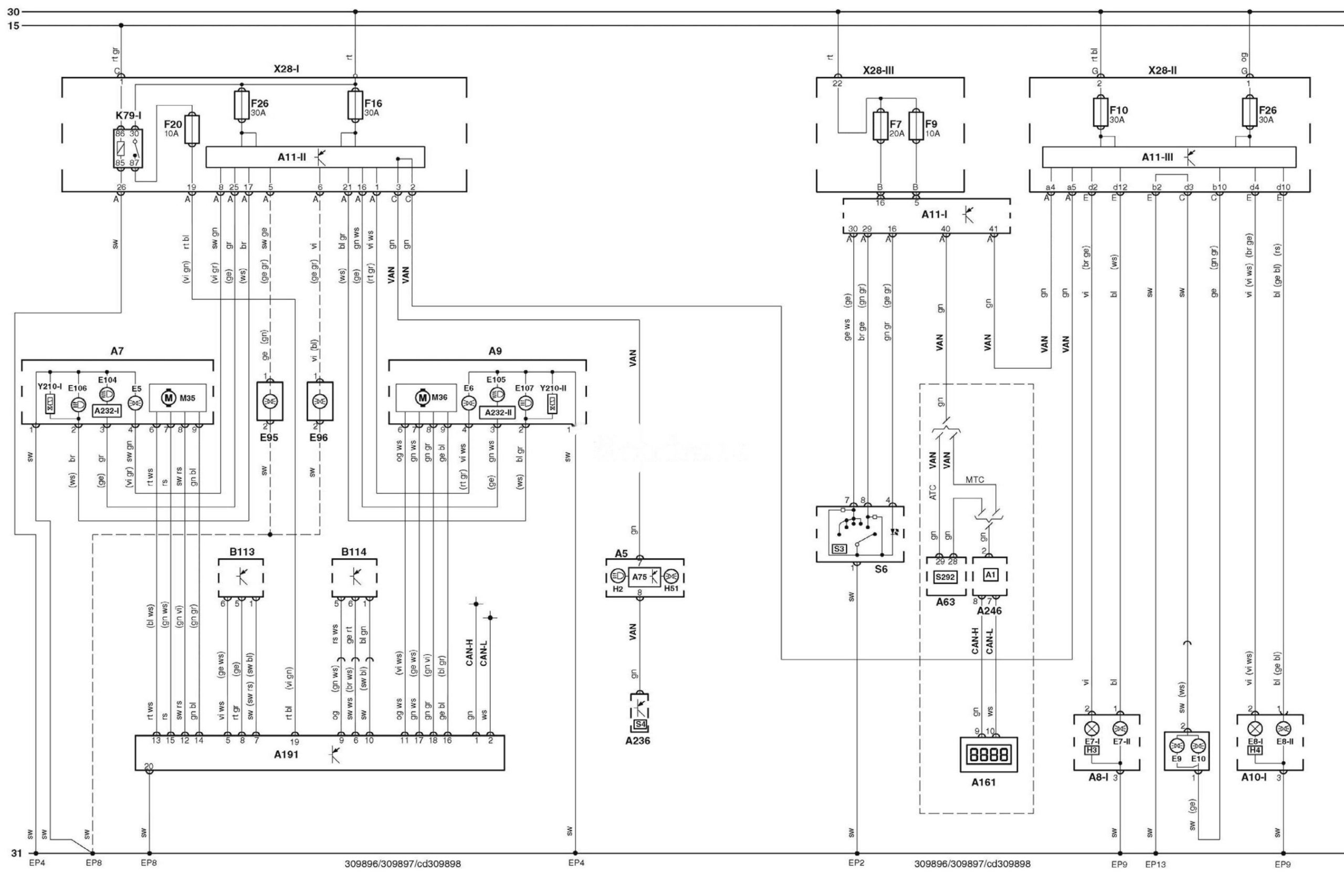

Електросхема ламп зовнішнього освітлення — з ксеноновими фарами, без керування коректором фар (Седан/convertible) (-2007).
Позначення до електричної схеми Saab
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A9 |
Права фара в зборі |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A161 |
Багатофункціональний дисплей |
|
A191 |
Блок керування коректором фар |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A246 |
Шина даних CAN, блок керування шлюзом |
|
B113 |
Датчик висоти положення кузова (передній) |
|
B114 |
Датчик висоти положення кузова (задній) |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E95 |
Лампа бокового габариту (лівий передній) |
|
E96 |
Лампа бокового габариту (правий передній) |
|
E104 |
Лампа ближнього світла (ліва) |
|
E105 |
Лампа ближнього світла (права) |
|
E106 |
Лампа дальнього світла (ліва) |
|
E107 |
Лампа дальнього світла (права) |
|
F7 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F16 |
Запобіжник |
|
F20 |
Запобіжник |
|
F26 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H51 |
Індикатор попередження про невиключені габарити |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S6 |
Комбінований перемикач |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
