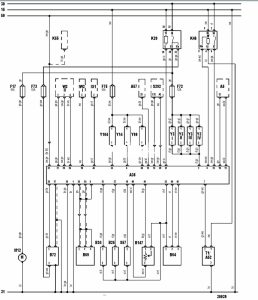

Електросхема Audi 100 (C4) двигун 2.8

15

Замок запалювання-запалювання ВКЛ

30

“+” акумуляторної батареї

31

акумуляторної батареї

А5

Комбінація приборів

А16

Електронний блок управління АВS

А35

Електронний блок управління двигуном

А52

Комутатор системи запалювання

А57

Електронний блок управління КПП

А162

Електронний блок управління іммобілайзером

В24

Датчик температури охолоджуючої рідини

ВЗО

Датчик витрати повітря(МАР)

В 54

Датчик положення колінчастого вала

B69-1

Датчик детонації

B69-2

Датчик детонації

B72-1

Підігрівається кисневий датчик

B72-2

Підігрівається кисневий датчик

В75

Датчик частоти обертання колінчастого вала

В132

Датчик положення розподільного вала

В147

Датчик положення дросельної заслінки

F1

Запобіжник

F2

Запобіжник

F17

Запобіжник

К20

Реле паливного насоса

М12

Паливний насос

S249

Датчик положення селектора АКПП

S292

Панель управління кондиціонером/опалювачем

T1-1

Котушка запалювання

T1-2

Котушка запалювання

T1-3

Котушка запалювання

Х1

Діагностичний роз’єм

Y3-1

Форсунка

Y3-2

Форсунка

Y3-3

Форсунка

Y3-1V

Форсунка

Y3-V

Форсунка

Y3-V1

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y102

Е/м клапан системи зміни геометрії впускного колектора

Y104

Е/м клапан акумулятора парів палива

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
