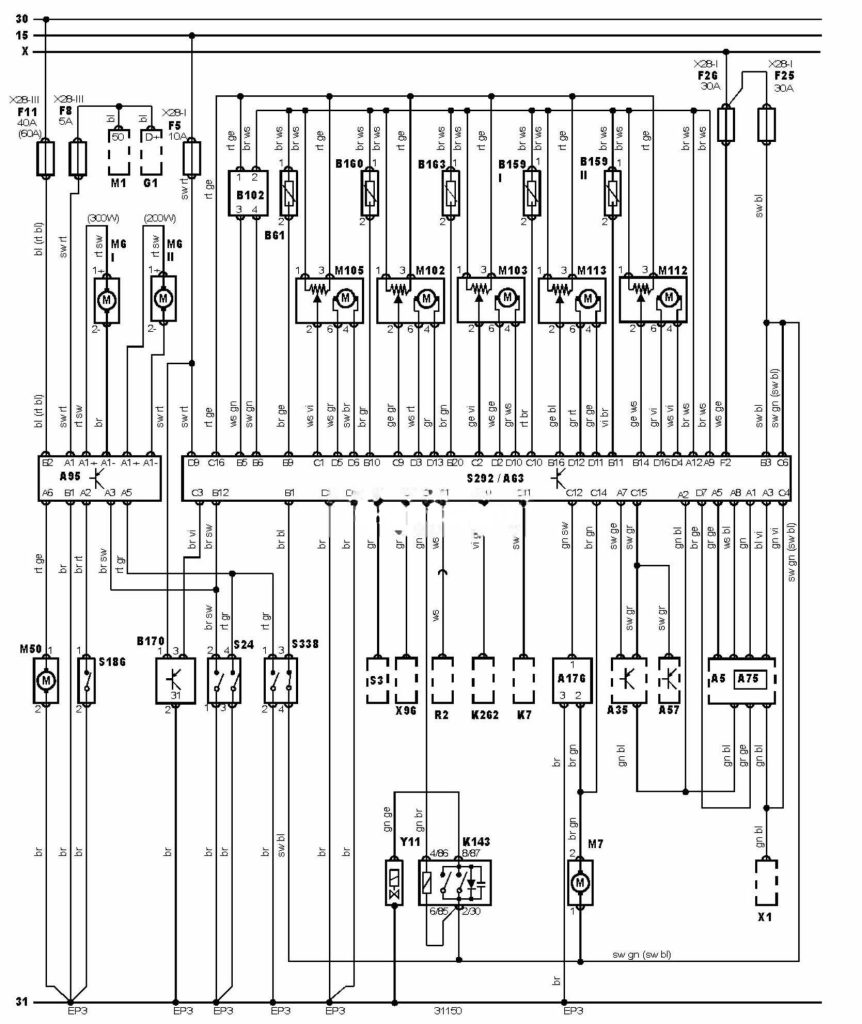

Електросхема Audi A6 (C5) клімат контроль

15

Замок запалювання-запалювання увімкнено

30

“+” акумуляторної батареї

31

акумуляторної батареї

А5

Комбінація приборів

А35

Електронний блок управління двигуном

А57

Електронний блок управління КПП

А63

Електронний блок управління кондиціонером

А75

Блок управління комбінацією приборів

А95

Блок управління електродвигуна вентилятора системи охолодження

А176

Блок управління електродвигуна вентилятора кондиціонера/опалювача

В61

Датчик температури навколишнього повітря

В102

Датчик сонячного світла (система кондиціонування)

B1591

Датчик температури повітря, що подається з вентиляційної решітки приладової панелі

B1592

Датчик температури повітря, що подається з вентиляційної решітки приладової панелі

В160

Датчик температури повітря, що подається в ноги

В163

Датчик температури повітря на вході (кондиціонер/опалювач)

В170

Датчик чистоти повітря, що надходить в опалювач

F5

Запобіжник

F8

Запобіжник

F11

Запобіжник

F25

Запобіжник

F26

Запобіжник

G1

Генератор

К7

Реле переривчастого режиму роботи очищувача лобового скла

К143

Реле електромагнітної муфти компресора кондиціонера

К262

Реле датчика сонячного світла (кондиціонер)

М1

Стартер

Мб 1

Електродвигун вентилятора системи охолодження

M62

Електродвигун вентилятора системи охолодження

М7

Електродвигун вентилятора кондиціонера/опалювача

М50

Електродвигун насоса системи охолодження

М102

Електродвигун приводу заслінки подачі повітря з приладової панелі з боку водія (кондиціонер/опалювач)

М103

Електродвигун приводу заслінки подачі повітря з приладової панелі з боку пасажира (кондиціонер/опалювач)

М105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

М112

Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач)

М113

Електродвигун приводу заслінки обдування скла

R2

Обігрівач заднього скла

S3

Вимикач фар

S24

Датчик-вимикач електродвигуна вентилятора системи охолодження по температурі охолоджуючої рідини

S186

Датчик температури охолоджуючої рідини

S292

Панель управління кондиціонером/опалювачем

S338

Подвійний датчик-вимикач по тиску холодоагенту в системі кондиціонування

X

Замок запалювання-допоміжні ланцюги

Х1

Діагностичний роз’єм (DLC)

Х96

Роз’єм підсвічування приладової панелі

Y11

Електромагнітна муфта компресора кондиціонера

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
