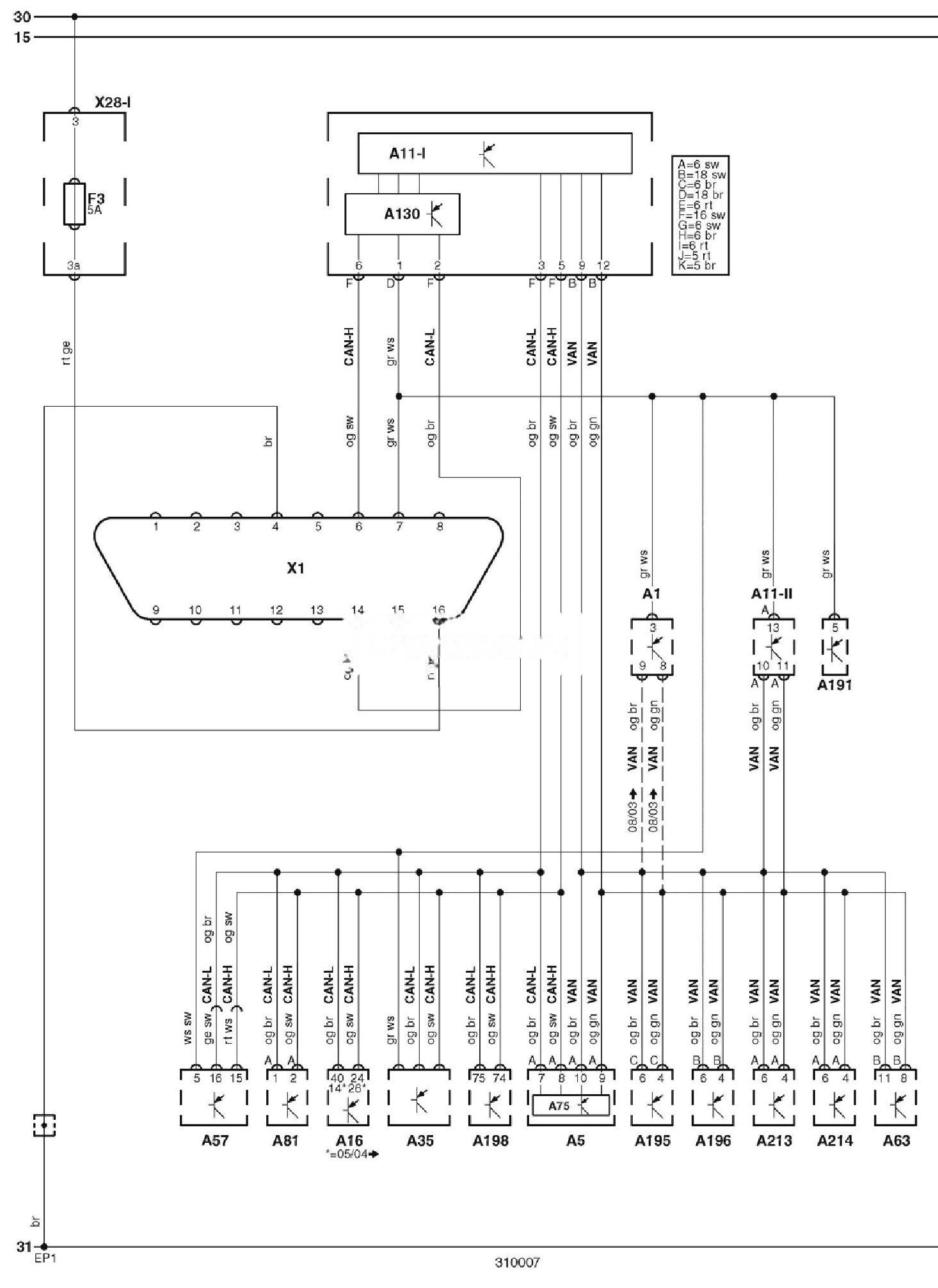

Електрична схема DLC Skoda Fabia 1 (6Y) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.
Електросхема діагностичного роз’єму (DLC).
Позначення до електричної схеми Skoda
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A63 |
Електронний блок управління кондиціонером |
|
A75 |
Блок управління комбінацією приборів |
|
A81 |
Блок управління підсилювачем кермового управління |
|
A130 |
Блок діагностики |
|
A191 |
Блок управління коректором фар |
|
A195 |
Блок управління електрообладнанням водійських дверей |
|
A196 |
Блок управління електрообладнанням пасажирських дверей |
|
A198 |
Електронний блок управління SRS |
|
A213 |
Блок управління електрообладнанням лівих задніх дверей |
|
A214 |
Блок управління електрообладнанням правих задніх дверей |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
F3 |
Запобіжник |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og= помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
