Електрична схема DLC Ford Transit 2000, 2001, 2002, 2003 року випуску.

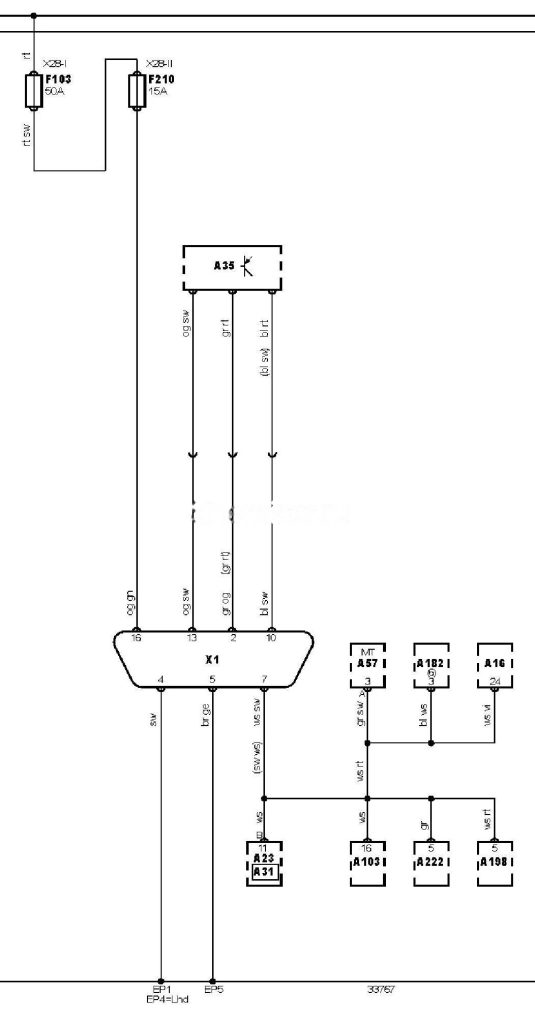

Електросхема діагностичного роз’єму (DLC) — (-07.2003).
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A16 |
Електронний блок керування ABS |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A103 |
Блок керування підвіскою |
|
A182 |
Блок керування додатковим опалювачем |
|
A198 |
Електронний блок керування SRS |
|
A222 |
Блок керування системою паркування |
|
EP1 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
F103 |
Запобіжник |
|
F210 |
Запобіжник |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, приладова панель 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
