Електрична схема DLC Renault Megane 2 (X84) 2002, 2003, 2004, 2005, 2006 року випуску.

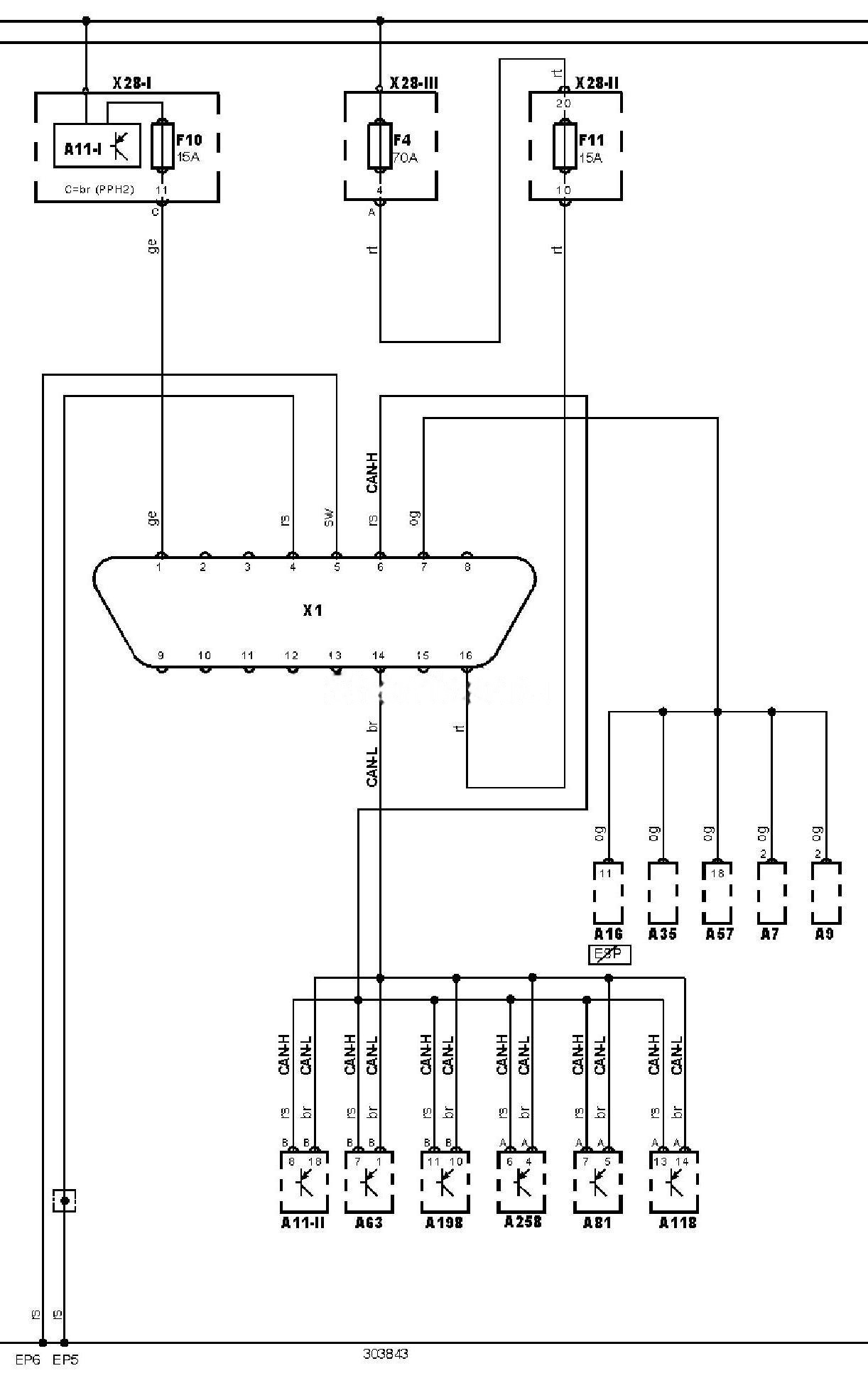

Електросхема діагностичного роз’єму (DLC) (-04.2006).
позначення до електричної схеми Renault Megane
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A7 |
Ліва фара в зборі |
|
A9 |
Права фара в зборі |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A81 |
Блок керування підсилювачем керма |
|
A118 |
Блок керування складанням даху |
|
A198 |
Електронний блок керування SRS |
|
A258 |
Блок керування інтерфейсом аудіосистеми |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
F4 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, приладова панель |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
