Електросхема звукового сигналу Renault Megane 2 (X84)

Електрична схема звукового сигналу Renault Megane 2 (X84) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

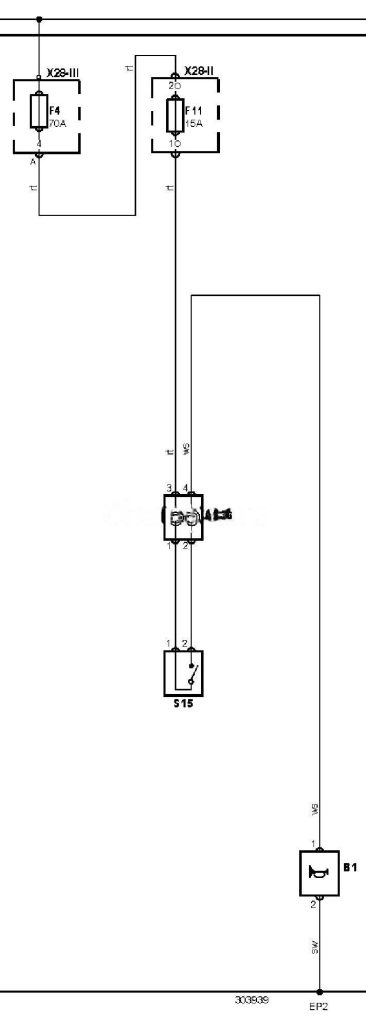

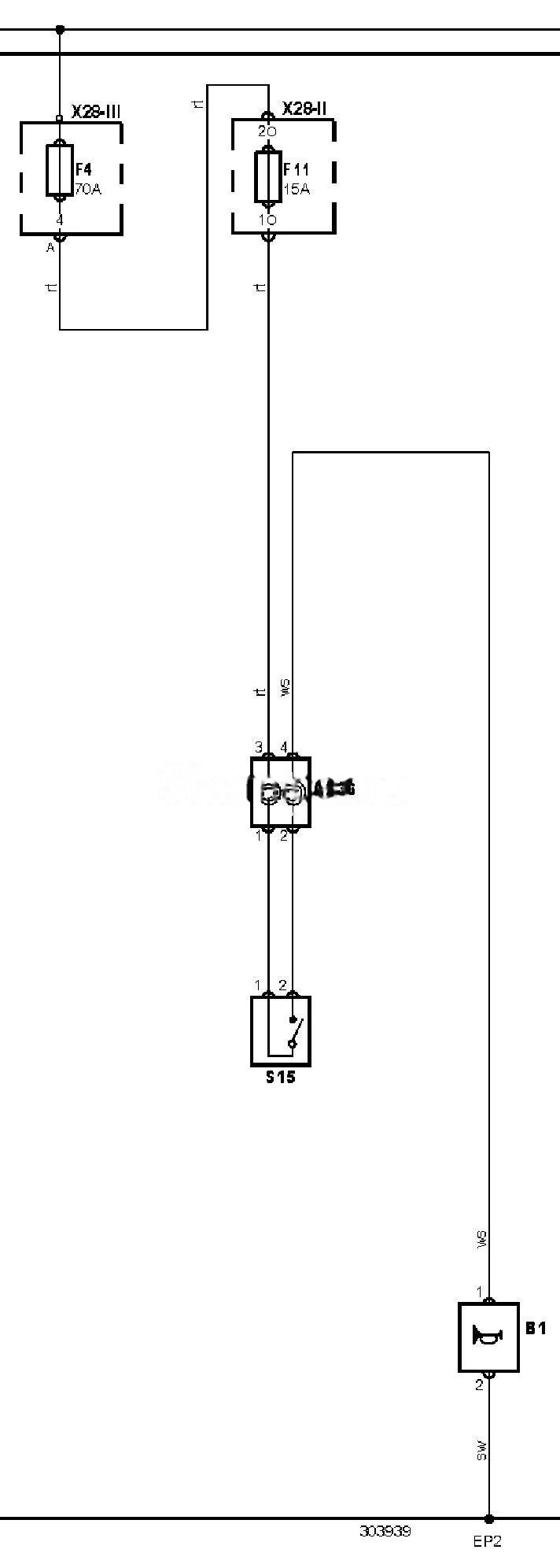

Електросхема звукового сигналу.

Електросхема звукового сигналу Renault Megane 2 (X84) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Renault Megane

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A236	Блок керування електрообладнанням рульової колонки
B1	Звуковий сигнал (єдиний)
EP2	Точка маси
F4	Запобіжник
F11	Запобіжник
S15	Вимикач звукового сигналу
X28-2	Блок запобіжників/реле, панель приладів
X28-3	Блок запобіжників/реле, моторний відсік 2

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Renault Megane 2 (X84)

Дана схема взята з відкритих джерел в інтернеті. Вона розміщена виключно в ознайомлювальних цілях для допомоги автовласникам. Ми не привласнюємо авторство цих матеріалів. Якщо ви є законним правовласником цієї схеми та заперечуєте проти її розміщення — будь ласка, зв’яжіться з нами, і ми негайно видалимо відповідний контент.

Дана електрична схема автомобіля може відрізнятися залежно від комплектації, року випуску та регіону. Адміністрація сайту не гарантує 100% точність, актуальність або повноту наданої схеми. Використовуйте її на власний розсуд.

Ми не несемо відповідальності за будь-які прямі чи непрямі збитки, несправності електроніки, механічні пошкодження автомобіля або травми, отримані внаслідок використання даного матеріалу. Будь-які маніпуляції з проводкою авто ви виконуєте на свій страх і ризик.
