Електросхема звукового сигналу Renault Laguna 2 (X74)

Електрична схема звукового сигналу Renault Laguna 2 (X74) 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема звукового сигналу.

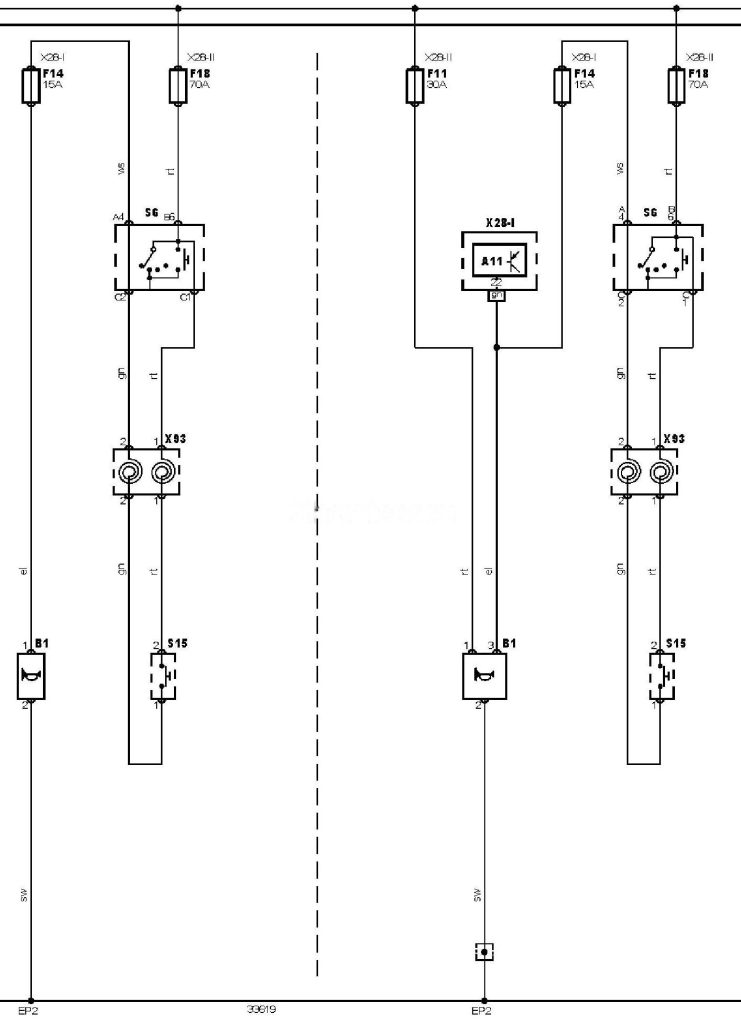

Електросхема звукового сигналу Renault Laguna 2 (X74) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Renault Laguna

15	Замок запалювання — запалювання УВІМК
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
B1	Звуковий сигнал (єдиний)
EP2	Точка маси
F11	Запобіжник
F14	Запобіжник
F18	Запобіжник
S6	Комбінований перемикач
S15	Вимикач звукового сигналу
X28-1	Блок запобіжників/реле, панель приладів 1
X28-2	Блок запобіжників/реле, моторний відсік
X93	Спіральний провід (SRS)

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Renault Laguna 2 (X74)
