Електрична схема двигуна Renault Laguna 2 (X74) 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема системи управління двигуном L7X 731 — 3.0 літра.

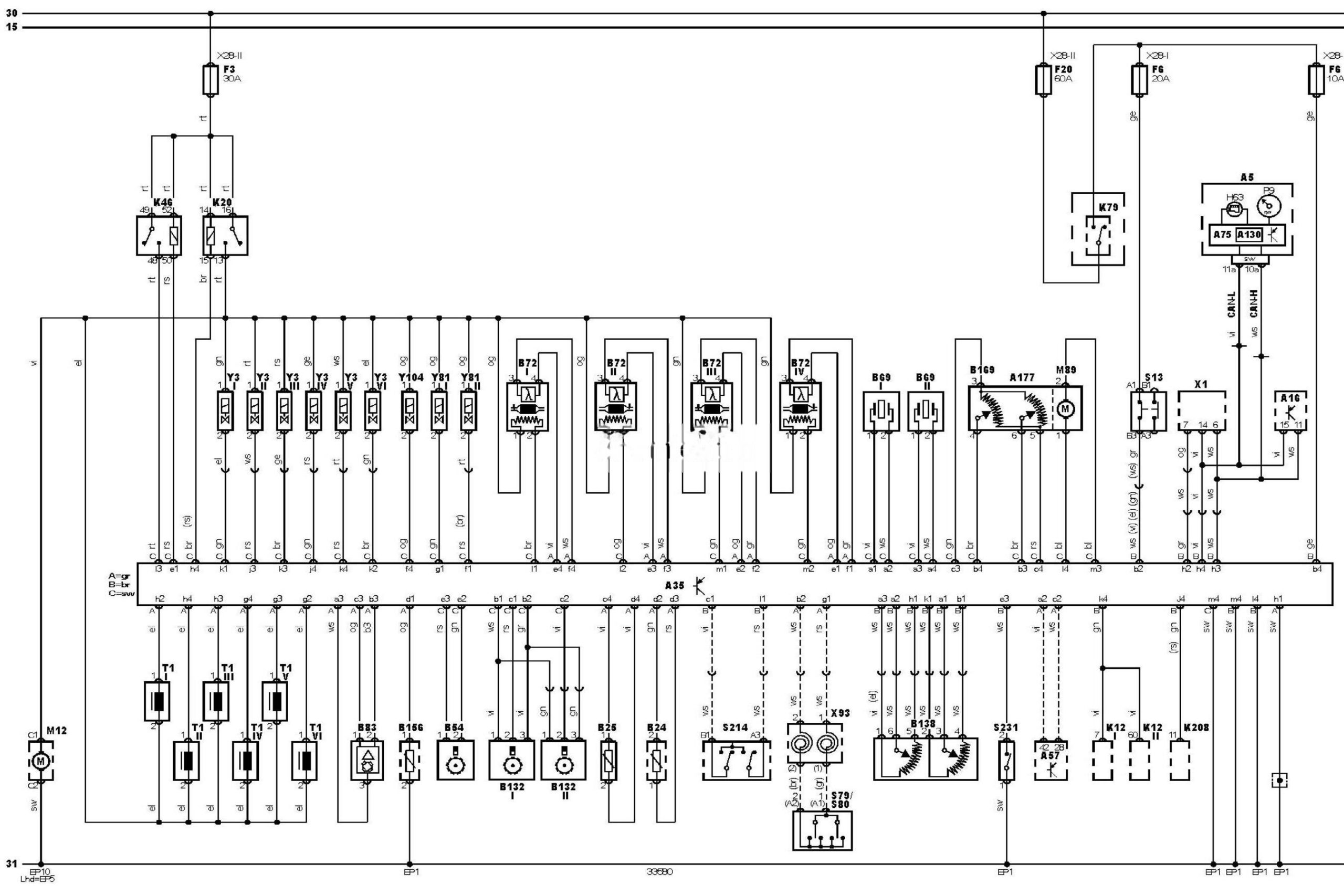

Електросхема двигуна L7X 731 Renault Laguna 2 (X74)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Renault Laguna

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A57

Електронний блок управління трансмісією (TCM)

A75

Блок управління комбінацією приладів

A130

Блок діагностики

A177

Блок управління дросельною заслінкою

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72

Підігрітий кисневий датчик

B83

Датчик абсолютного тиску у впускному колекторі

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B156

Датчик температури моторного масла

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP10

Точка маси

EP5

Точка маси

F3

Запобіжник

F6

Запобіжник

F20

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K12

Реле електродвигуна вентилятора системи охолодження

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K79

Реле основних ланцюгів запалювання

K208

Реле затримки вимкнення електродвигуна вентилятора системи охолодження

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

P9

Спідометр

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S80

Перемикач вибору режиму роботи системи підтримки швидкості (круїз-контроль)

S214

Вимикач системи підтримки швидкості (круїз-контроль, при включенні заднього ходу)

S231

Датчик-вимикач по тиску в системі підсилювача кермового управління

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, панель приладів 1

X28-2

Блок запобіжників/реле, моторний відсік

X93

Спіральний провід (SRS)

Y3

Форсунка

Y81

Привід системи зміни фаз газорозподілу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
