Електросхема DLC тип 2 Toyota Yaris 1

Електрична схема DLC Toyota Yaris 2 (XP90) 1999, 2000, 2001, 2002 року випуску.

Електросхема діагностичного роз’єму (DLC) — (08.1999-11.2002) Вироблено в Японії.

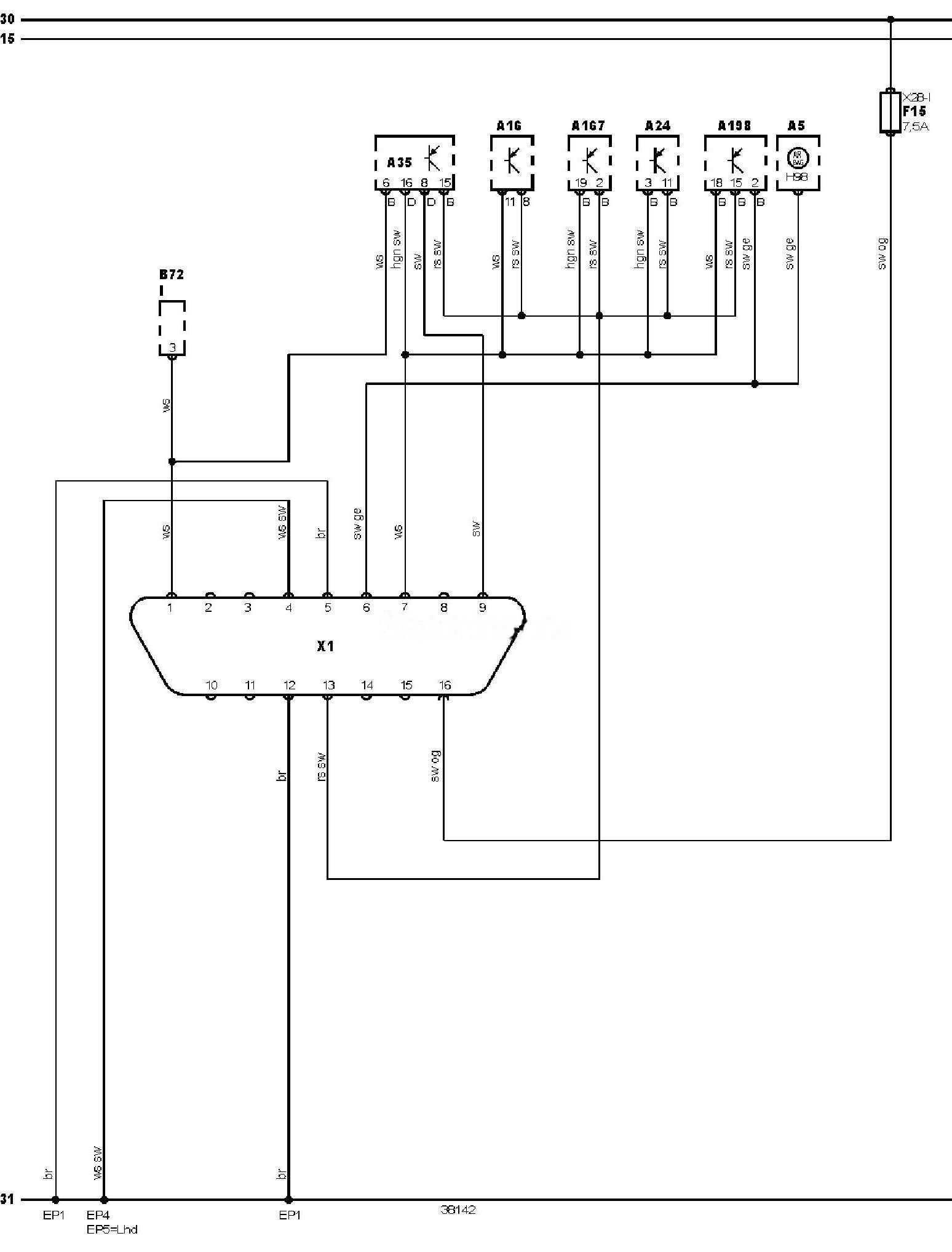

Електросхема DLC тип 2 Toyota Yaris 1 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

позначення до електричної схеми Toyota

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приладів
A16	Електронний блок управління ABS
A24	Блок управління системою стоп-старт
A35	Електронний блок управління двигуном (ECM)
A167	Блок управління приводом зчеплення
A198	Електронний блок управління SRS
B72	Підігрітий кисневий датчик
EP1	Точка маси
EP4	Точка маси
EP5	Точка маси
F15	Запобіжник
H98	Індикатор SRS
X1	Діагностичний роз’єм (DLC)
X28-1	Блок запобіжників/реле — приладова панель 1

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
