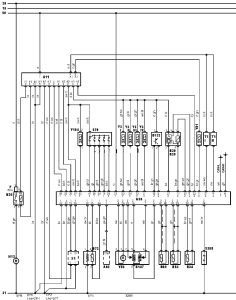

Електросхема двигуна 111.952 Mercedes Benz С-Class 202

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A11-1

Багатофункціональний блок управління

A35

Електронний блок управління двигуном (ECM)

A95

Блок управління електродвигуном вентилятора системи охолодження

A171

Блок реле

A177

Блок управління дросельною заслінкою

A198

Електронний блок управління SRS

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик

B72-2

Підігрівається кисневий датчик

B138

Датчик положення педалі акселератора

B169

Датчик положення електродвигуна приводу дросельної заслінки

B206

Датчик стану моторного масла

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

F

Запобіжник

F1

Запобіжник

F6

Запобіжник

F7

Запобіжник

K4

Реле стартера

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K152

Реле насоса системи подачі повітря на випуск

M12

Паливний насос

M73

Насос системи подачі повітря на випуск

M89

Електродвигун приводу дросельної заслінки

S61

Вимикач режиму kick-down

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

S292

Панель управління кондиціонером/опалювачем

S358

Датчик-вимикач за рівнем моторного масла

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X28-2

Блок запобіжників/реле, моторний відсік — ліва сторона

Y3

Форсунка

Y81

Привід системи зміни фаз газорозподілу

Y104

Е/м клапан акумулятора парів палива

Y111

Е/м клапан подачі повітря на випуск

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
