Електрична схема зовнішнього освітлення Mercedes Benz С-Class 202 1996, 1997, 1998, 1999, 2000 року випуску.

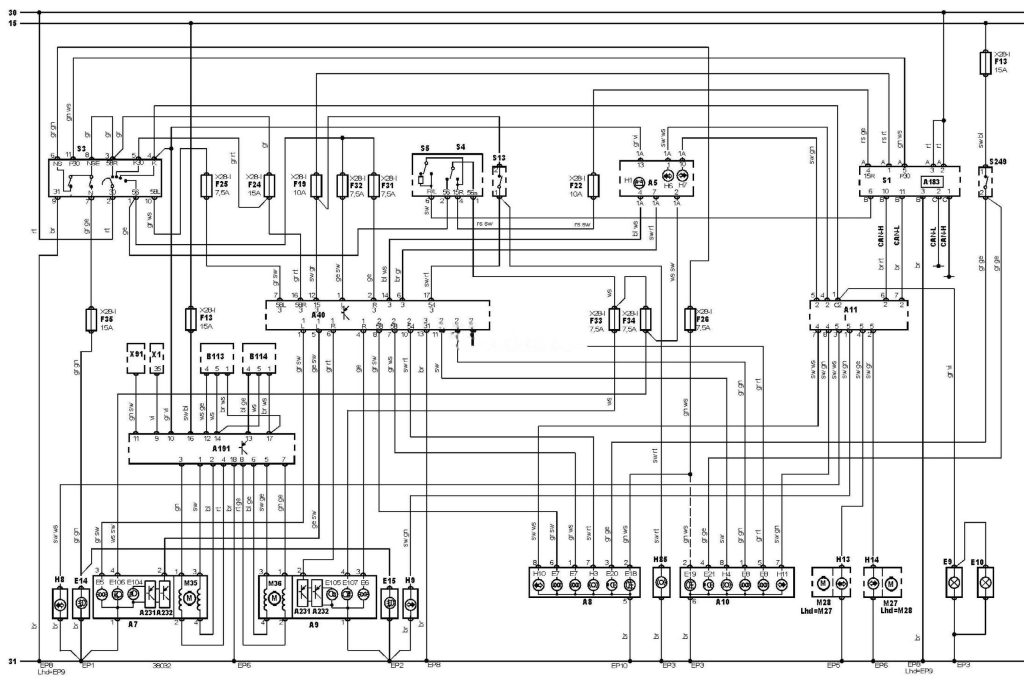

Електросхема ламп зовнішнього освітлення — З ксеноновими фарами.
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A11 |
Багатофункціональний блок керування |
|
A40 |
Блок системи перевірки справності ламп |
|
A183 |
Аудіосистема |
|
A191 |
Аудіосистема |
|
A231 |
Блок керування протиугінною системою |
|
A232 |
Блок керування протиугінною системою |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP8 |
Точка маси |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E10 |
Лампа лівої фари |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
E104 |
Лампа лівої фари |
|
E105 |
Лампа лівої фари |
|
E106 |
Лампа лівої фари |
|
E107 |
Лампа лівої фари |
|
F13 |
Запобіжник |
|
F19 |
Запобіжник |
|
F22 |
Запобіжник |
|
F24 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
F31 |
Запобіжник |
|
F32 |
Запобіжник |
|
F33 |
Запобіжник |
|
F34 |
Запобіжник |
|
F35 |
Запобіжник |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Індикатор зарядки акумуляторної батареї |
|
H14 |
Індикатор зарядки акумуляторної батареї |
|
H85 |
Лампа лівого переднього покажчика повороту |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
M35 |
Електродвигун насоса омивача лобового скла |
|
M36 |
Електродвигун насоса омивача лобового скла |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S249 |
Датчик положення селектора |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле |
|
X91 |
Роз’єм датчика швидкості автомобіля |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
