Електрична схема двигуна 728i BMW 7 E38 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

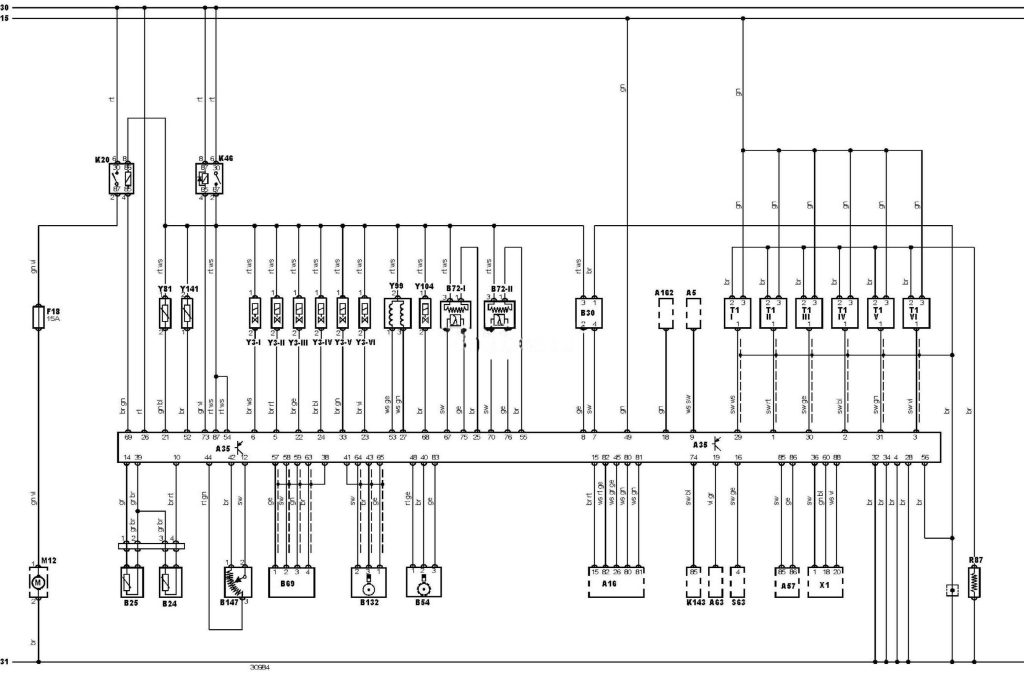

Електросхема системи управління двигуном 286S1: Siemens Motronic MS41 — 2.8 літра
Позначення до електричної схеми BMW 7 E38
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів — індикатор несправності горить |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном |
|
A57 |
Електронний блок управління КПП |
|
A63 |
Електронний блок управління кондиціонером |
|
A162 |
Електронний блок управління іммобілайзером |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72-1 |
Підігрівається кисневий датчик |
|
B72-2 |
Підігрівається кисневий датчик |
|
B132 |
Датчик положення розподільного вала |
|
B147 |
Датчик положення дросельної заслінки |
|
F18 |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M12 |
Паливний насос |
|
R87 |
Резистор системи запалювання |
|
S63 |
Датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3 |
Форсунка |
|
Y81 |
Привід системи зміни фаз газорозподілу |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y141 |
Керуючий клапан системи випуску |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
