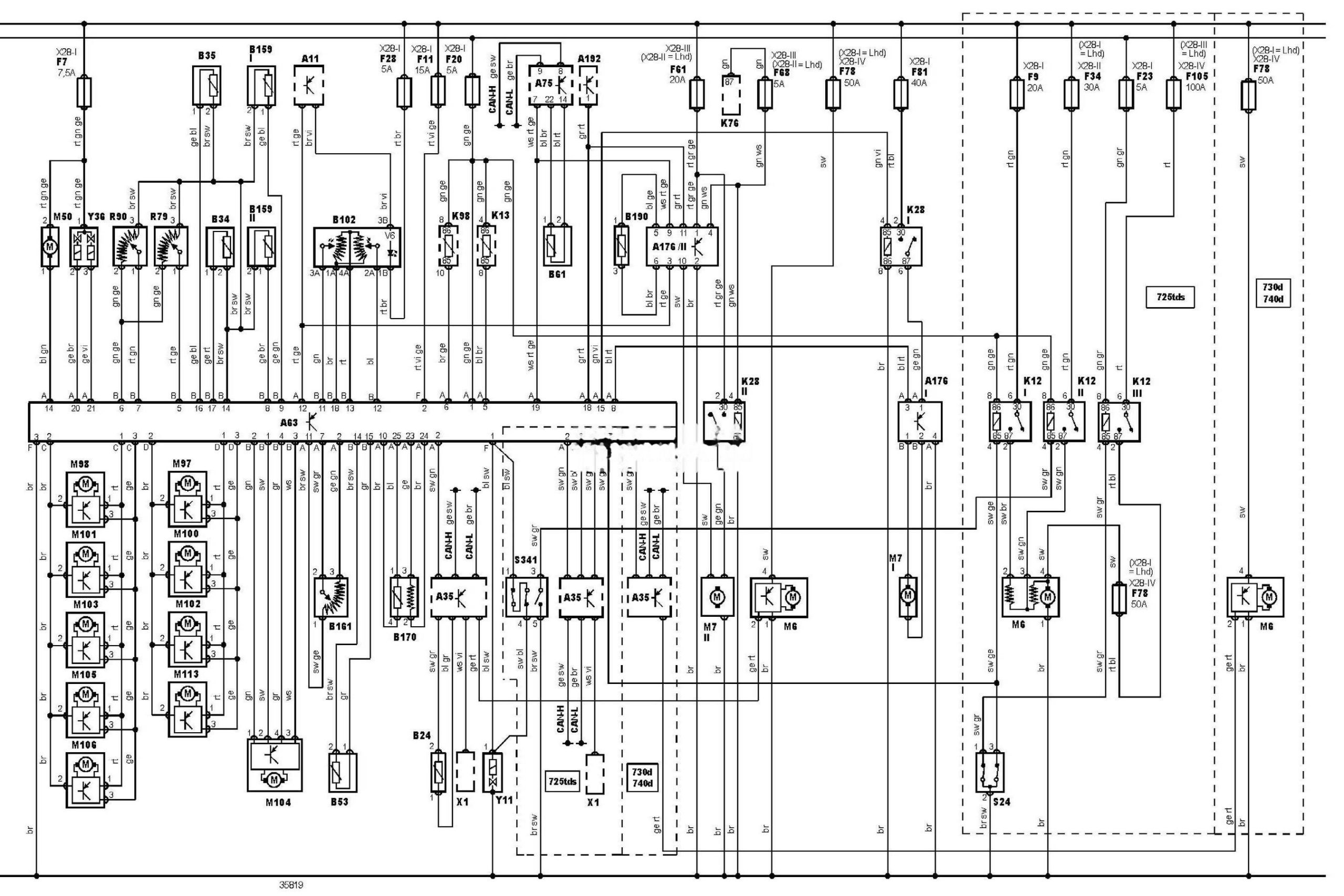

Електрична схема двигуна 735i BMW 7 E38 1998, 1999, 2000 року випуску.
Електросхема системи управління двигуном 358S1 — 3.5 літра
Позначення до електричної схеми BMW 7 E38
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок управління |
|
A35 |
Електронний блок управління двигуном |
|
A63 |
Електронний блок управління кондиціонером |
|
A75 |
Блок управління комбінацією приборів |
|
A176/2 |
Блок управління електродвигуном вентилятора кондиціонера/опалювача |
|
A1761 |
Блок управління електродвигуном вентилятора кондиціонера/опалювача |
|
A192 |
Блок управління освітленням |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B34 |
Датчик температури на виході з опалювача, лівий або єдиний |
|
B35 |
Датчик температури на виході з опалювача, правий |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B1591 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі |
|
B1592 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B170 |
Датчик чистоти повітря, що надходить в опалювач |
|
B190 |
Датчик температури повітря, що подається в ноги (задній) |
|
F7 |
Запобіжник |
|
F9 |
Запобіжник |
|
F11 |
Запобіжник |
|
F20 |
Запобіжник |
|
F23 |
Запобіжник |
|
F28 |
Запобіжник |
|
F34 |
Запобіжник |
|
F61 |
Запобіжник |
|
F68 |
Запобіжник |
|
F78 |
Запобіжник |
|
F81 |
Запобіжник |
|
F105 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K123 |
Реле електродвигуна вентилятора системи охолодження |
|
K13 |
Реле обігрівача заднього скла |
|
K281 |
Реле електродвигуна вентилятора опалювача |
|
K282 |
Реле електродвигуна вентилятора опалювача |
|
K76 |
Реле допоміжних ланцюгів |
|
K98 |
Реле обігрівача лобового скла |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 1 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M7 2 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M97 |
Електродвигун приводу заслінки подачі повітря до ніг, правий |
|
M98 |
Електродвигун приводу заслінки подачі повітря до ніг, лівий |
|
M100 |
Електродвигун приводу заслінки змішування потоків повітря, правий |
|
M101 |
Електродвигун приводу заслінки змішування потоків повітря, лівий |
|
M102 |
Електродвигун приводу заслінки подачі повітря з приладової панелі, правий |
|
M103 |
Електродвигун приводу заслінки подачі повітря з приладової панелі, лівий |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M106 |
Електродвигун приводу заслінки подачі повітря до ніг, задній |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
R79 |
Потенціометр заслінки змішування потоків повітря (кондиціонер/опалювач), задній |
|
R90 |
Реостат приводу заслінки подачі повітря з приладової панелі (кондиціонер/опалювач), центр |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджуючої рідини |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджуючої рідини в опалювачі |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
