Електрична схема двигуна 535i BMW 5 (E39) 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

Електросхема системи управління двигуном 358S1 — 3.5 літра

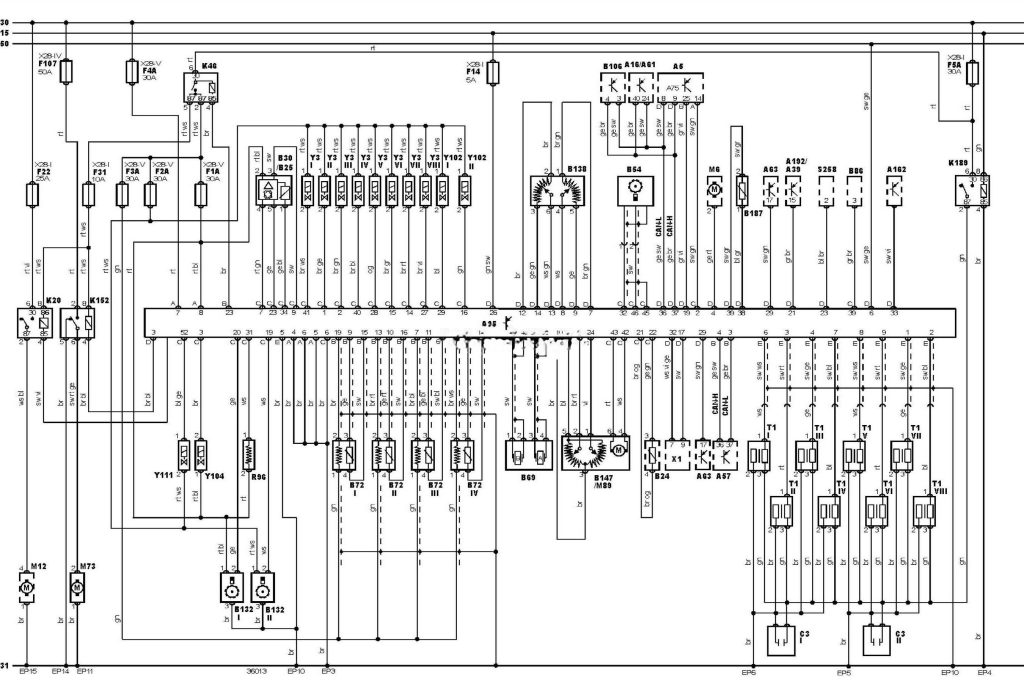

Електросхема двигуна 358S1 BMW 5 (E39)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми BMW 5 (E39)

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приладів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A39

Додатковий блок індикації несправності

A57

Електронний блок управління трансмісією (TCM)

A61

Електронний блок управління протибуксувальною системою

A63

Електронний блок управління кондиціонером

A162

Електронний блок управління іммобілайзером

A192

Блок управління освітленням

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72

Підігрітий кисневий датчик

B86

Датчик рівня моторного масла

B106

Датчик положення керма

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B147

Датчик положення дросельної заслінки

B187

Датчик температури електродвигуна вентилятора системи охолодження

C3

Пригнічувач перешкод (аудіосистема)

EP10

Точка маси

EP11

Точка маси

EP14

Точка маси

EP15

Точка маси

EP3

Точка маси

EP4

Точка маси

EP5

Точка маси

EP6

Точка маси

F1A

Запобіжник

F2A

Запобіжник

F3A

Запобіжник

F4A

Запобіжник

F5A

Запобіжник

F14

Запобіжник

F22

Запобіжник

F31

Запобіжник

F107

Запобіжник

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K152

Реле насоса системи подачі повітря на випуск

K189

Реле котушки запалювання

M6

Електродвигун вентилятора системи охолодження

M12

Паливний насос

M73

Насос системи подачі повітря на випуск

M89

Електродвигун приводу дросельної заслінки

R96

Термостат системи охолодження

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X28-1

Замок запалювання — “ACC”

X28-1V

Замок запалювання — “ACC”

X28-V

Замок запалювання — “ACC”

Y3

Форсунка

Y102

Е/м клапан системи зміни геометрії впускного колектора

Y104

Е/м клапан акумулятора парів палива

Y111

Е/м клапан подачі повітря на випуск

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
