Електрична схема двигуна М5 BMW 5 (E39) 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

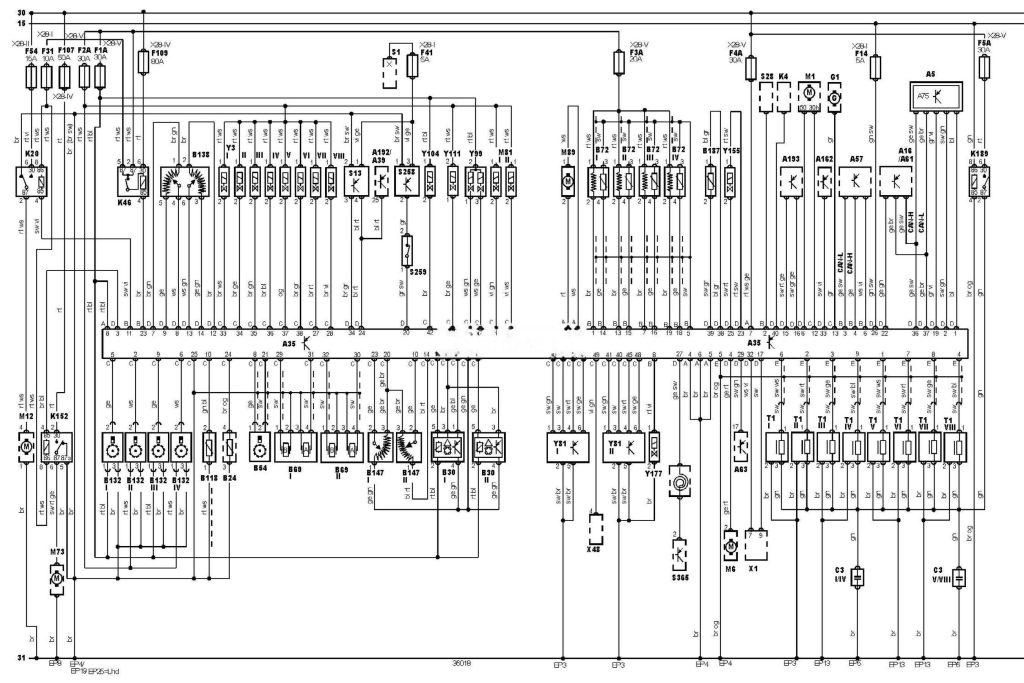

Електросхема системи управління двигуном 508S1 — 5.0 літра
Позначення до електричної схеми BMW 5 (E39)
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A39 |
Додатковий блок індикації несправності |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A61 |
Електронний блок управління протибуксувальною системою |
|
A63 |
Електронний блок управління кондиціонером |
|
A75 |
Блок управління комбінацією приладів |
|
A162 |
Електронний блок управління іммобілайзером |
|
A192 |
Блок управління освітленням |
|
A193 |
Багатофункціональний перемикач у зборі |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B30-1 |
Датчик витрати повітря (MAF) |
|
B30-2 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B69-1 |
Датчик детонації |
|
B69-2 |
Датчик детонації |
|
B72-1 |
Підігріваний кисневий датчик 1 |
|
B72-2 |
Підігріваний кисневий датчик 2 |
|
B72-3 |
Підігріваний кисневий датчик 2 |
|
B72-1V |
Підігріваний кисневий датчик 1 |
|
B118 |
Датчик температури каталітичного нейтралізатора |
|
B132-1 |
Датчик положення розподільного вала |
|
B132-2 |
Датчик положення розподільного вала |
|
B132-3 |
Датчик положення розподільного вала |
|
B132-1V |
Датчик положення розподільного вала |
|
B138 |
Датчик положення педалі акселератора |
|
B147-1 |
Датчик положення дросельної заслінки |
|
B147-2 |
Датчик положення дросельної заслінки |
|
B187 |
Датчик температури електродвигуна вентилятора системи охолодження |
|
C3-1 |
Пригнічувач перешкод (аудіосистема) |
|
C3-1V |
Пригнічувач перешкод (аудіосистема) |
|
C3-V |
Пригнічувач перешкод (аудіосистема) |
|
C3-V3 |
Пригнічувач перешкод (аудіосистема) |
|
EP13 |
Точка маси |
|
EP19 |
Точка маси |
|
EP25 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP8 |
Точка маси |
|
F1A |
Запобіжник |
|
F2A |
Запобіжник |
|
F3A |
Запобіжник |
|
F4A |
Запобіжник |
|
F5A |
Запобіжник |
|
F14 |
Запобіжник |
|
F31 |
Запобіжник |
|
F41 |
Запобіжник |
|
F54 |
Запобіжник |
|
F107 |
Запобіжник |
|
F109 |
Запобіжник |
|
G1 |
Генератор |
|
K4 |
Реле стартера |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K152 |
Реле насоса системи подачі повітря на випуск |
|
K189 |
Реле котушки запалювання |
|
M1 |
Стартер |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M12 |
Паливний насос |
|
M73 |
Насос системи подачі повітря на випуск |
|
M81-1 |
Електродвигун масляного насоса |
|
M81-2 |
Електродвигун масляного насоса |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
S1 |
Замок запалювання |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S259 |
Датчик-вимикач нейтрального положення |
|
S365 |
Комбінований перемикач (на кермі) |
|
T1-1 |
Котушка запалювання |
|
T1-2 |
Котушка запалювання |
|
T1-3 |
Котушка запалювання |
|
T1-1V |
Котушка запалювання |
|
T1-V |
Котушка запалювання |
|
T1-V1 |
Котушка запалювання |
|
T1-V2 |
Котушка запалювання |
|
T1-V3 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X48 |
Роз’єм джгута проводів електрообладнання двигуна |
|
Y3-1 |
Форсунка |
|
Y3-2 |
Форсунка |
|
Y3-3 |
Форсунка |
|
Y3-1V |
Форсунка |
|
Y3-V |
Форсунка |
|
Y3-V1 |
Форсунка |
|
Y3-V2 |
Форсунка |
|
Y3-V3 |
Форсунка |
|
Y81-1 |
Привід системи зміни фаз газорозподілу |
|
Y81-2 |
Привід системи зміни фаз газорозподілу |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y111 |
Е/м клапан подачі повітря на випуск |
|
Y155 |
Клапан підсилювача керма |
|
Y177 |
Клапан управління тиском (система зміни фаз газорозподілу) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
