Електрична схема ABS BMW 5 (E39) 1996, 1997, 1998 року випуску.

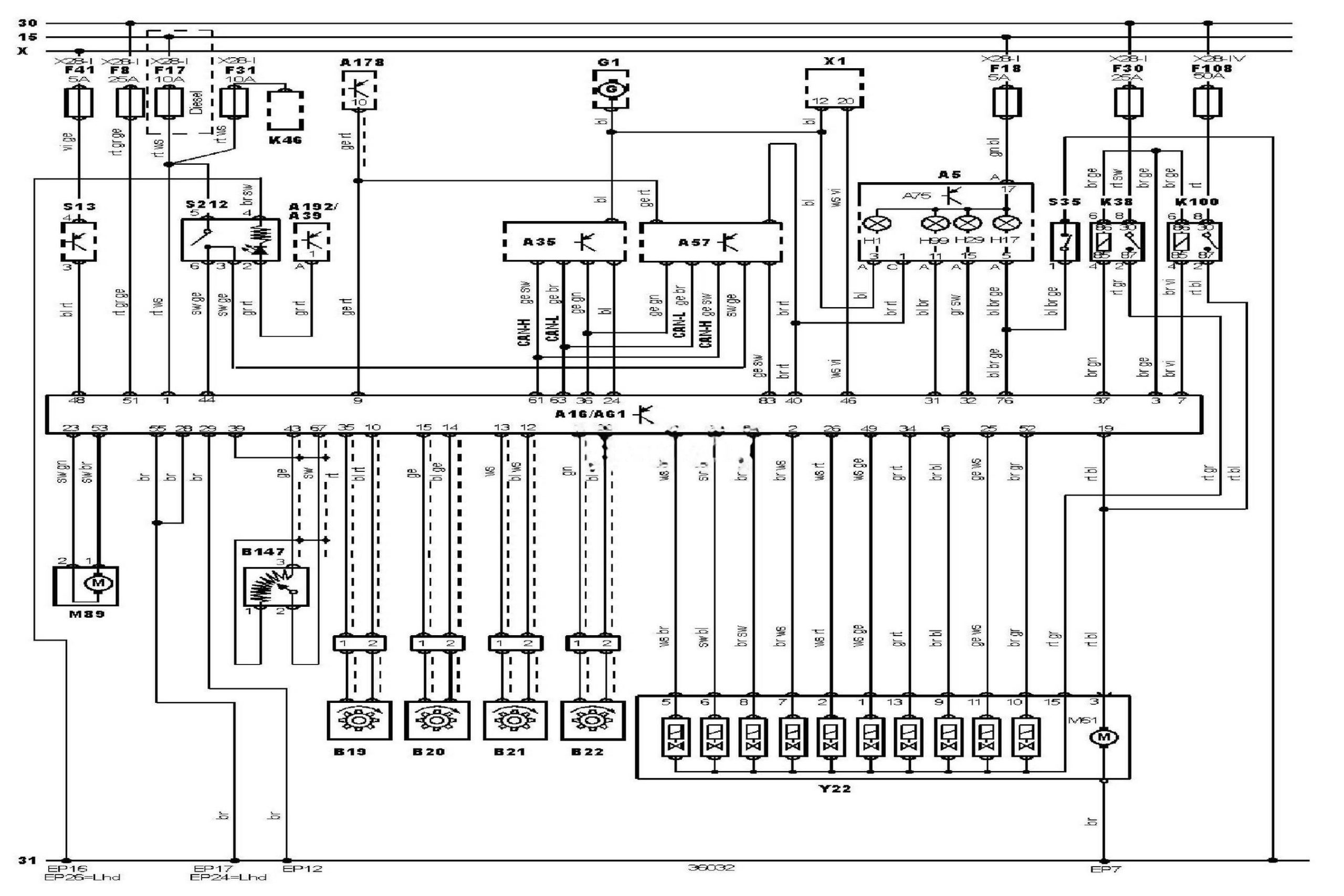

Електросхема ABS (-1998)
Позначення до електричної схеми BMW 5 (E39)
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
A39 |
Додатковий блок системи індикації несправності |
|
A57 |
Електронний блок керування КПП |
|
A75 |
Блок керування комбінацією приборів |
|
A178 |
Блок керування навігаційною системою |
|
A192 |
Блок керування освітленням |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
B147 |
Датчик положення дросельної заслінки |
|
F8 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
F41 |
Запобіжник |
|
F108 |
Запобіжник |
|
G1 |
Генератор |
|
H17 |
Індикатор низького рівня гальмівної рідини |
|
H29 |
Індикатор ABS |
|
H99 |
Індикатор протибуксувальної системи |
|
K38 |
Реле системи |
|
K46 |
Реле системи керування двигуном |
|
K100 |
Реле електродвигуна насоса |
|
M61 |
Електродвигун насоса |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S212 |
Вимикач протибуксувальної системи |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y22 |
Модулятор тиску |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
