Електрична схема двигуна 520i BMW 5 (E39) 1998, 1999, 2000, 2001 року випуску.

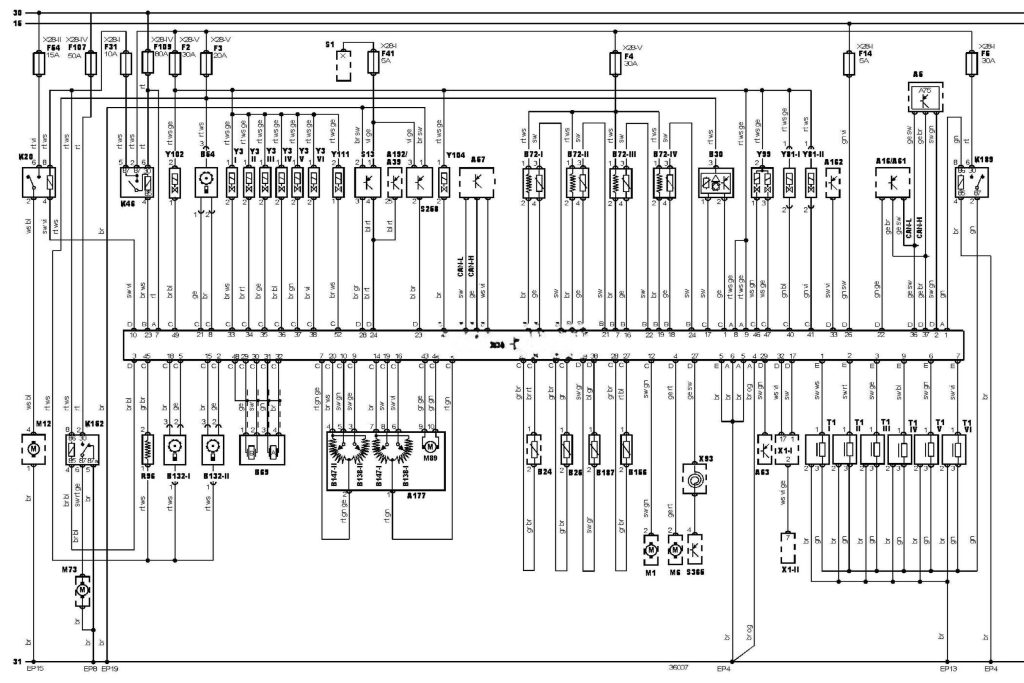

Електросхема системи управління двигуном 206S4 Siemens MS42.0 — 2.0 літра
позначення до електричної схеми BMW 5 (E39)
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном |
|
A39 |
Додатковий блок системи індикації несправності |
|
A57 |
Електронний блок управління КПП |
|
A61 |
Електронний блок управління протибуксувальною системою |
|
A63 |
Електронний блок управління кондиціонером |
|
A75 |
Блок управління комбінацією приладів |
|
A162 |
Електронний блок управління іммобілайзером |
|
Am |
Блок управління дросельною заслінкою |
|
A192 |
Блок управління освітленням |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72-2 |
Підігрівається кисневий датчик |
|
B72-1 |
Підігрівається кисневий датчик |
|
B72-3 |
Підігрівається кисневий датчик |
|
B72-1V |
Підігрівається кисневий датчик |
|
B132-1 |
Датчик положення розподільного вала |
|
B132-2 |
Датчик положення розподільного вала |
|
B138 |
Датчик положення педалі акселератора |
|
B147 |
Датчик положення дросельної заслінки |
|
B156 |
Датчик температури моторного масла |
|
B187 |
Датчик температури електродвигуна вентилятора системи охолодження |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F14 |
Запобіжник |
|
F31 |
Запобіжник |
|
F41 |
Запобіжник |
|
F54 |
Запобіжник |
|
F107 |
Запобіжник |
|
F109 |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K152 |
Реле насоса системи подачі повітря на випуск |
|
K189 |
Реле котушки запалювання |
|
M1 |
Стартер |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M12 |
Паливний насос |
|
M73 |
Електродвигун насоса подачі повітря на випуск |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
R96 |
Термостат системи охолодження |
|
S1 |
Замок запалювання |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S365 |
Комбінований перемикач (на кермовому колесі) |
|
T1 1 |
Котушка запалювання |
|
T1 2 |
Котушка запалювання |
|
T1 3 |
Котушка запалювання |
|
T1 1V |
Котушка запалювання |
|
T1 V |
Котушка запалювання |
|
T1 V1 |
Котушка запалювання |
|
X1-1 |
Діагностичний роз’єм (DLC), 20-контактний |
|
X1-2 |
Діагностичний роз’єм -16-контактний |
|
X28-1 |
Блок запобіжників/реле — приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле — багажне відділення 1 |
|
X28-1V |
Блок запобіжників/реле — простір для ніг |
|
X28-V |
Блок запобіжників/реле — моторний відсік |
|
X93 |
Роз’єм спірального дроту (SRS) |
|
Y31 |
Форсунка |
|
Y32 |
Форсунка |
|
Y33 |
Форсунка |
|
Y31V |
Форсунка |
|
Y3V |
Форсунка |
|
Y3V1 |
Форсунка |
|
Y81-1 |
Привід системи зміни фаз газорозподілу |
|
Y81-2 |
Привід системи зміни фаз газорозподілу |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y102 |
Е/м клапан системи зміни геометрії впускного колектора |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y111 |
Е/м клапан подачі повітря на випуск |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
