Електрична схема двигуна 520i BMW 5 (E39) 2000, 2001, 2002, 2003 року випуску.

Електросхема системи управління двигуном 226S1 — 2.2 літра

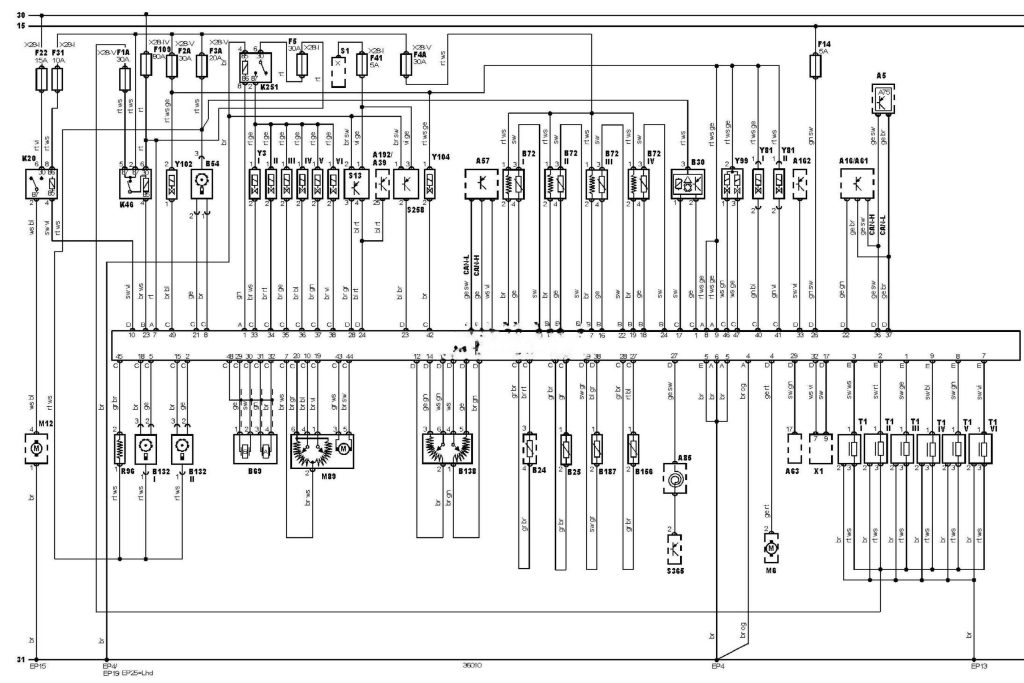

Електросхема двигуна 226S1 BMW 5 (E39)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми BMW 5 (E39)

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A39

Додатковий блок індикації несправності

A57

Електронний блок управління трансмісією (TCM)

A61

Електронний блок управління протибуксувальною системою

A63

Електронний блок управління кондиціонером

A75

Блок управління комбінацією приладів

A85

Лівий задній ліхтар у зборі

A162

Електронний блок управління іммобілайзером

A192

Блок управління освітленням

B24

Датчик температури охолоджувальної рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72

Підігрітий кисневий датчик

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B156

Датчик температури моторного масла

B187

Датчик температури електродвигуна вентилятора системи охолодження

EP13

Точка маси

EP15

Точка маси

EP19

Точка маси

EP25

Точка маси

EP4

Точка маси

F1A

Запобіжник

F2A

Запобіжник

F3A

Запобіжник

F4A

Запобіжник

F5

Запобіжник

F14

Запобіжник

F22

Запобіжник

F31

Запобіжник

F41

Запобіжник

F109

Запобіжник

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K251

Реле форсунки

M6

Електродвигун вентилятора системи охолодження

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

R96

Термостат системи охолодження

S1

Замок запалювання

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

S365

Комбінований перемикач (на кермовому колесі)

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X28-1

Замок запалювання — “ACC”

X28-1V

Замок запалювання — “ACC”

X28-V

Замок запалювання — “ACC”

Y3

Форсунка

Y81

Привід системи зміни фаз газорозподілу

Y99

Клапан управління перепуском повітря на холостому ходу

Y102

Е/м клапан системи зміни геометрії впускного колектора

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
