Електрична схема двигуна Peugeot 107 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 року випуску.

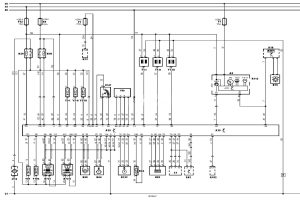

Електросхема системи управління двигуном 384F (CFA): Bosch Motronic ME 7.9.5 З ESP — 1.0 літра.

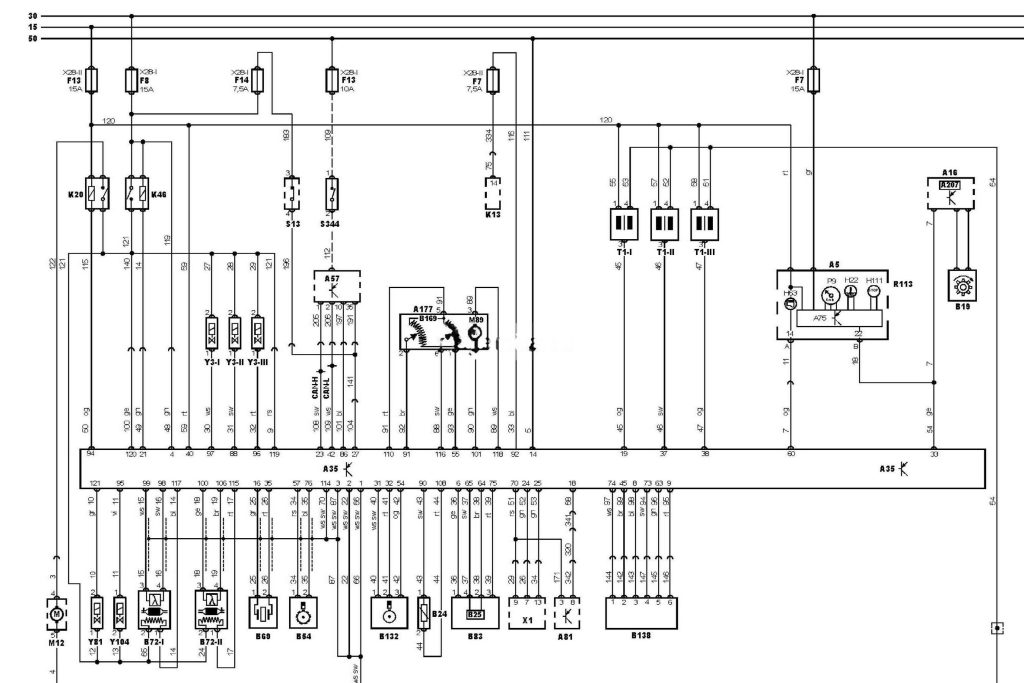

Електросхема двигуна 384F тип 2 Peugeot 107
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Peugeot 107

15

Замок запалювання — запалювання УВІМК.

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном

A57

Електронний блок управління КПП

A75

Блок управління комбінацією приборів

A81

Блок управління підсилювачем кермового управління

A177

Блок управління дросельною заслінкою

A207

Блок управління ESP (система підтримки курсової стійкості)

B19

Датчик частоти обертання лівого переднього колеса

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик 2

B83

Датчик абсолютного тиску повітря у впускному колекторі

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) — висока швидкість

CAN-L

Контролер (шина передачі даних) — низька швидкість

F7

Запобіжник

F8

Запобіжник

F13

Запобіжник

F14

Запобіжник

H22

Індикатор високої температури охолоджуючої рідини

H63

Індикатор несправності системи управління двигуном (M1L)

H111

Індикатор “STOP ENG1NE”

K13

Реле обігрівача заднього скла

K20

Реле паливного насоса

K46

Реле системи управління двигуном

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

P9

Спідометр

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S344

Вимикач заборони запуску

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле 1

X28-2

Блок запобіжників/реле 2

Y3

Форсунка

Y81

Привід системи зміни фаз газорозподілу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
