Електрична схема двигуна Volkswagen Derby 1989, 1990 року випуску.

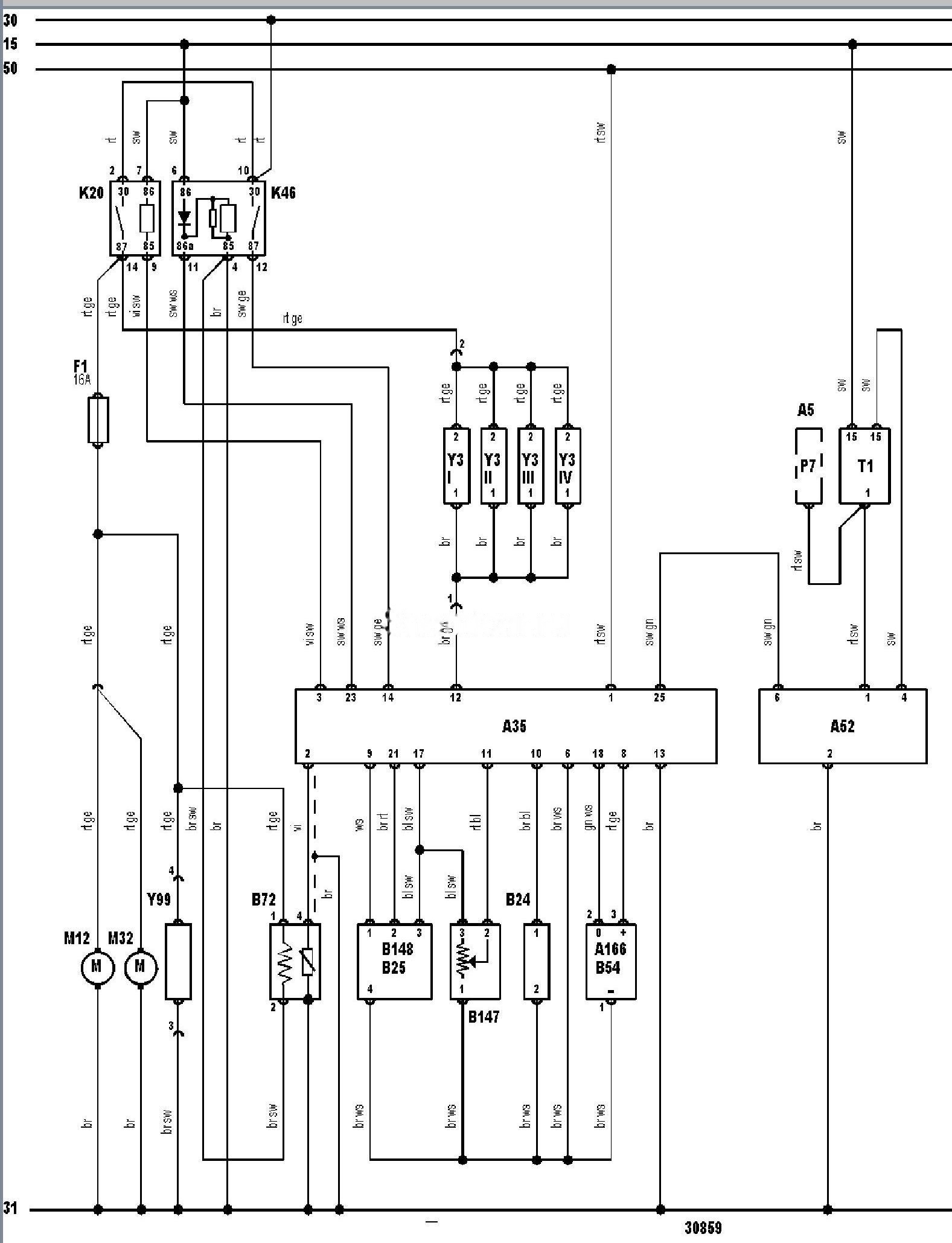

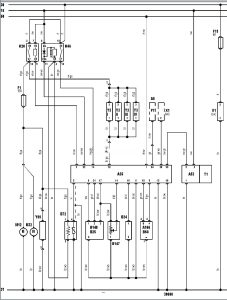

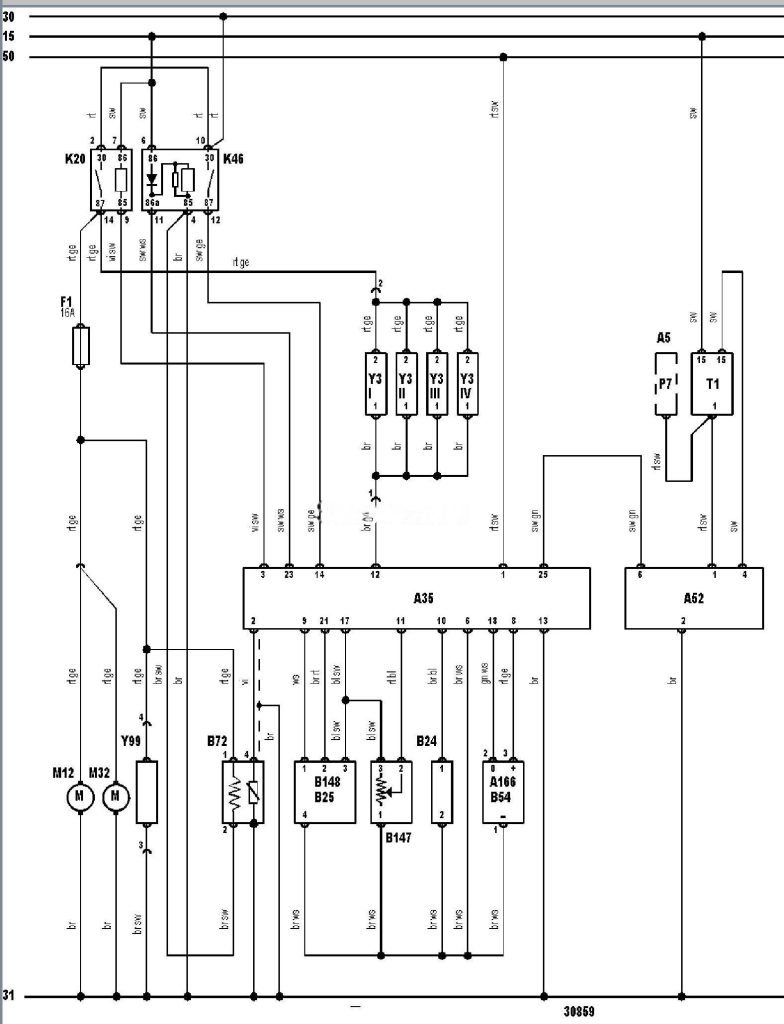

Електросхема двигуна 3F — Digifant ML5.4 — 1.3 літра (-09.1990).
Позначення до електричної схеми Volkswagen
|
15 |
Замок запалювання-запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приладів |
|
A35 |
Електронний блок керування двигуном |
|
A52 |
Комутатор системи запалювання |
|
A166 |
Розподільник |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B54 |
Датчик положення колінчастого вала |
|
B72 |
Підігрітий кисневий датчик |
|
B147 |
Датчик положення дросельної заслінки |
|
B148 |
Датчик витрати повітря(VAF) |
|
F1 |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи керування двигуном |
|
M12 |
Паливний насос1 -біля бака |
|
M32 |
Паливний насос2-у баку |
|
P7 |
Тахометр |
|
T1 |
Котушка запалювання |
|
Y31 |
Форсунка |
|
Y32 |
Форсунка |
|
Y33 |
Форсунка |
|
Y31V |
Форсунка |
|
Y99 |
Додатковий клапан керування перепуском повітря на холостому ходу |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
