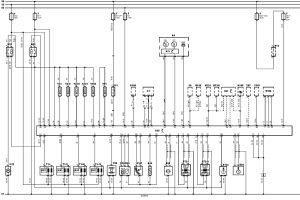

Електрична схема двигуна Toyota Corolla (E120) 2002, 2003, 2004, 2005, 2006, 2007 року випуску.
Електросхема системи управління двигуном 3ZZ-FE: Toyota TCCS Вироблено в Японії — 1.6 літра.
Позначення до електричної схеми Toyota
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A23 |
Блок управління протиугінною системою |
|
A35 |
Електронний блок управління двигуном |
|
A57 |
Електронний блок управління КПП |
|
A63 |
Електронний блок управління кондиціонером |
|
A75 |
Блок управління комбінацією приборів |
|
A81 |
Блок управління підсилювачем кермового управління |
|
A198 |
Електронний блок SRS |
|
A207 |
Блок управління ESP (система підтримки курсової стійкості) |
|
B24 Датчик температури охолоджуючої рідини |
|
|
B25 Датчик температури повітря на впуску |
|
|
B30 Датчик витрати повітря (MAF) |
|
|
B54 Датчик положення колінчастого вала |
|
|
B69 Датчик детонації |
|
|
B132 Датчик положення розподільного вала |
|
|
B147 Датчик положення дросельної заслінки |
|
|
B184 |
Кільцева антена іммобілайзера |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F7 |
Запобіжник |
|
F9 |
Запобіжник |
|
F11 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F21 |
Запобіжник |
|
F25 |
Запобіжник |
|
H44 |
Індикатор підвищувальної передачі |
|
H63 |
Індикатор несправності системи управління двигуном (M1L) |
|
H109 |
Індикатор іммобілайзера |
|
K4 |
Реле стартера |
|
K13 |
Реле обігрівача заднього скла |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K196 |
Реле габаритів |
|
M12 |
Паливний насос |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S61 |
Вимикач режиму kick-down |
|
S63 |
Датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
S159 |
Вимикач підвищувальної передачі |
|
S249 |
Датчик положення селектора АКПП |
|
S292 |
Панель управління кондиціонером/обігрівачем |
|
S343 |
Датчик наявності ключа в замку запалювання |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3 |
Форсунка |
|
Y81 |
Привід системи зміни фаз газорозподілу |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y117 |
Блок клапанів АКПП |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
