Електрична схема двигуна Toyota Avensis 2 (T25) 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску.

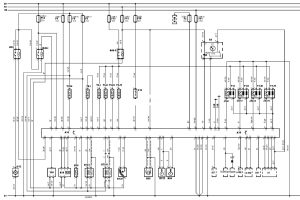

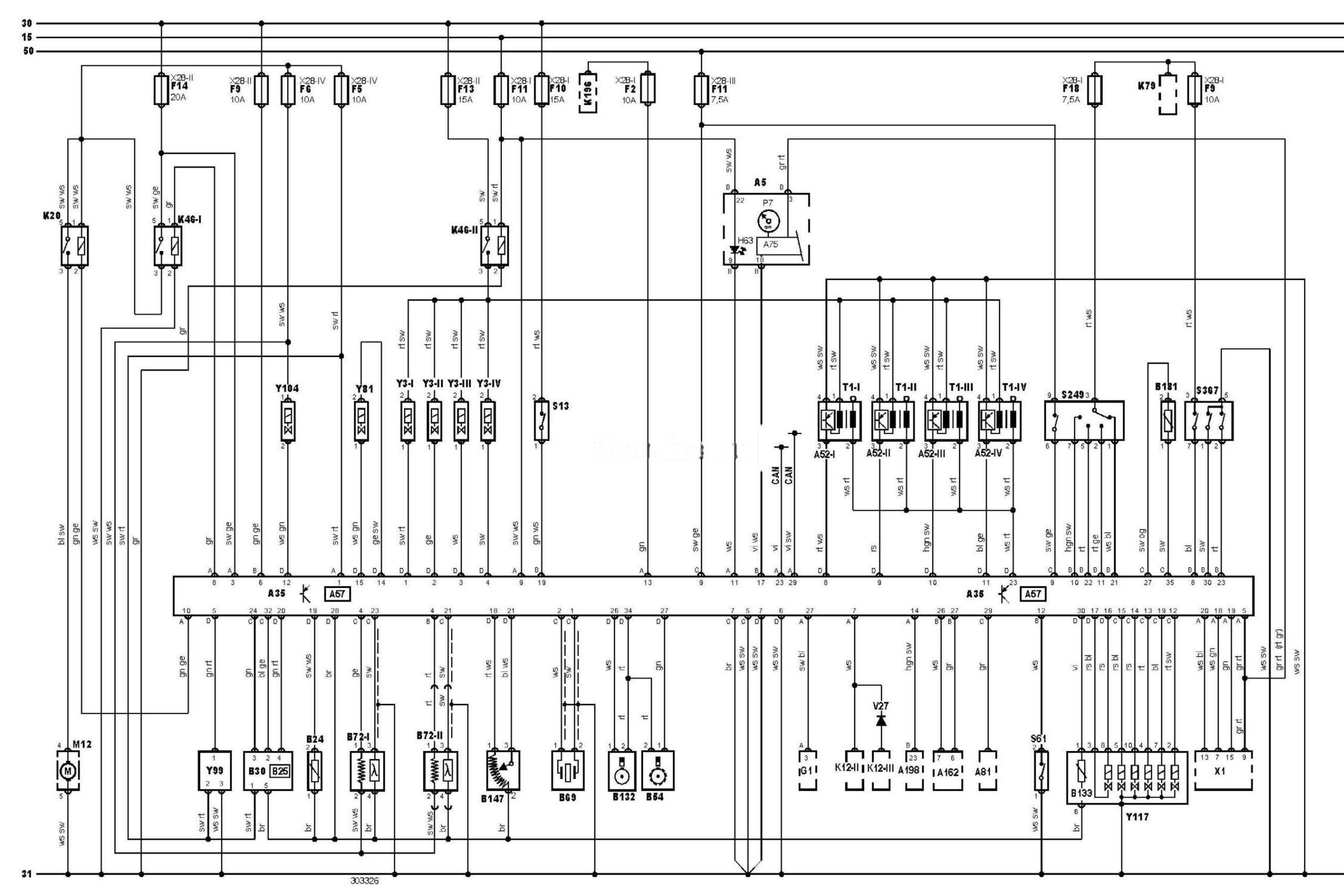

Електросхема системи управління двигуном 3ZZ-FE: Toyota EF1 — АКПП — 1,6 літра.
Позначення до електричної схеми Toyota
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок управління двигуном |
|
A52-1 |
Комутатор системи запалювання 1 |
|
A52-2 |
Комутатор системи запалювання 2 |
|
A52-3 |
Комутатор системи запалювання 3 |
|
A52-1V |
Комутатор системи запалювання 4 |
|
A57 |
Електронний блок управління КПП |
|
A75 |
Блок управління комбінацією приборів |
|
A81 |
Блок управління підсилювачем кермового управління |
|
A162 |
Електронний блок управління іммобілайзером |
|
A198 |
Електронний блок SRS |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72-1 |
Підігрівається кисневий датчик 1 |
|
B72-2 |
Підігрівається кисневий датчик 2 |
|
B132 |
Датчик положення розподільного вала |
|
B133 |
Датчик температури робочої рідини КПП |
|
B147 |
Датчик положення дросельної заслінки |
|
B181 |
Датчик частоти обертання вала турбіни |
|
CAN |
Шина даних CAN |
|
F2 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F18 |
Запобіжник |
|
G1 |
Генератор |
|
H63 |
Індикатор несправності системи управління двигуном (M1L) |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
K12-3 |
Реле 3 електродвигуна вентилятора системи охолодження |
|
K20 |
Реле паливного насоса |
|
K46-1 |
Реле 1 системи управління двигуном |
|
K46-2 |
Реле 2 системи управління двигуном |
|
K79 |
Реле основних ланцюгів |
|
K196 |
Реле габаритів |
|
M12 |
Паливний насос |
|
P7 |
Тахометр |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S61 |
Вимикач режиму kick-down |
|
S249 |
Датчик положення селектора АКПП |
|
S367 |
Перемикач системи управління АКПП |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле 1, панель приладів |
|
X28-2 |
Блок запобіжників/реле 1, моторний відсік |
|
X28-3 |
Блок запобіжників/реле 2, панель приладів |
|
X28-1V |
Блок запобіжників/реле 2, моторний відсік |
|
Y3 |
Форсунка |
|
Y81 |
Привід системи зміни фаз газорозподілу |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y117 |
Блок клапанів АКПП |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
