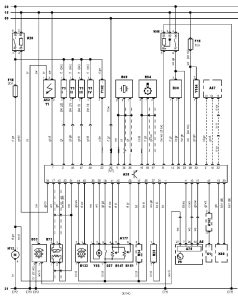

Електрична схема двигуна Volkswagen Corrado 1994, 1995 року випуску.

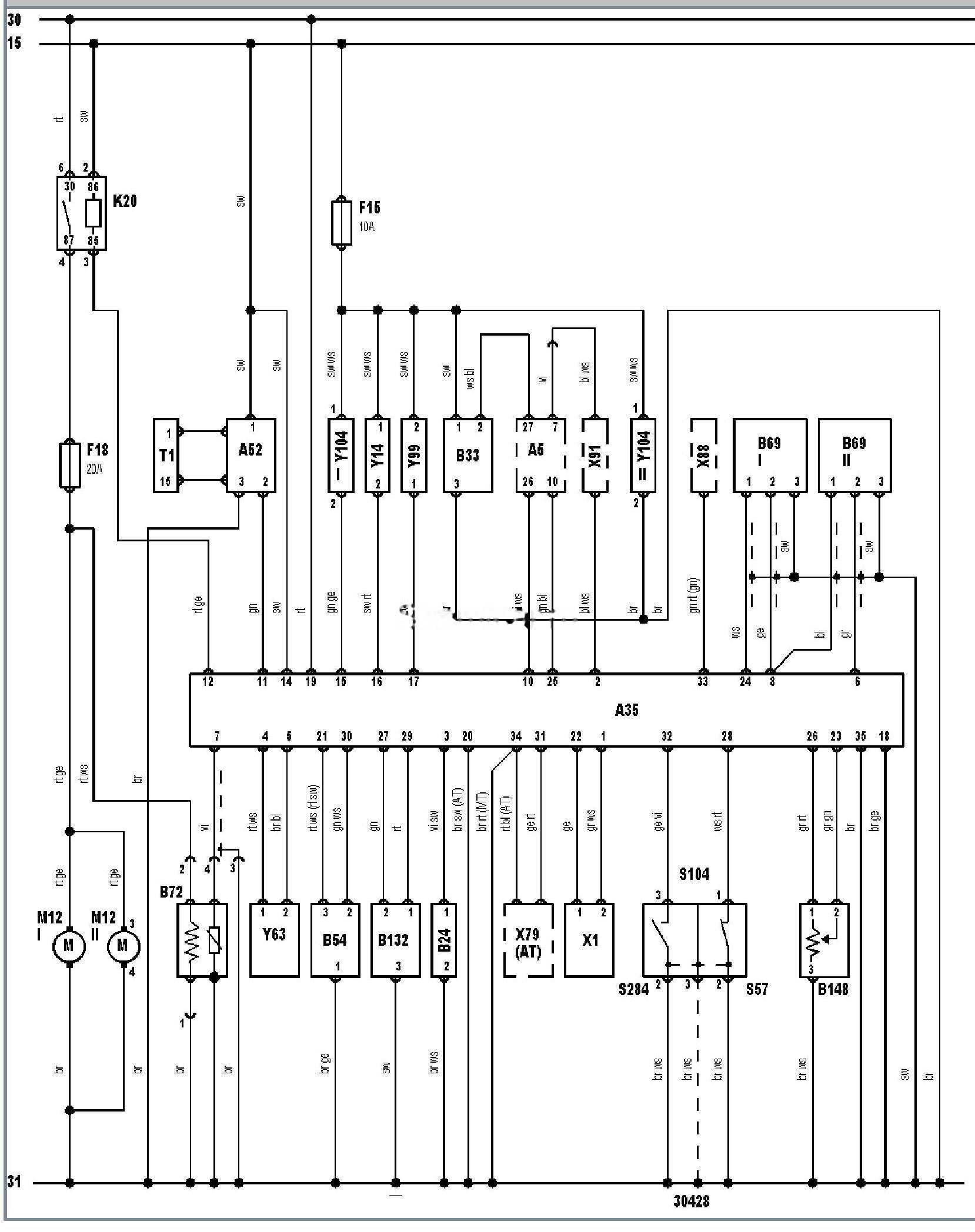

Електросхема двигуна 9A — Bosch KE-Motronic — 2.0 літра 16V.
Позначення до електричної схеми Volkswagen
|
15 |
Замок запалювання-запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A35 |
Електронний блок керування двигуном |
|
A52 |
Комутатор системи запалювання |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B691 |
Датчик детонації |
|
B692 |
Датчик детонації |
|
B72 |
Підігрітий кисневий датчик |
|
B132 |
Датчик положення розподільного вала |
|
B148 |
Датчик витрати повітря (VAF) |
|
F15 |
Запобіжник |
|
F18 |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
S57 |
Датчик повністю закритого положення дросельної заслінки — МКПП |
|
S104 |
Кінцевий вимикач дросельної заслінки-АКПП |
|
S284 |
Датчик повністю відкритого положення дросельної заслінки — МКПП |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X79 |
Роз’єм КПП — АКПП |
|
X88 |
Роз’єм кондиціонера |
|
X91 |
Роз’єм датчика швидкості автомобіля |
|
Y14 |
Форсунка холодного пуску |
|
Y63 |
Регулятор диференціального тиску |
|
Y99 |
Клапан керування перепуском повітря на холостому ходу |
|
Y1041 |
Е/м клапан акумулятора парів палива |
|
Y1042 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
