Електрична схема двигуна Seat Alhambra 1998, 1999, 2000 року випуску.

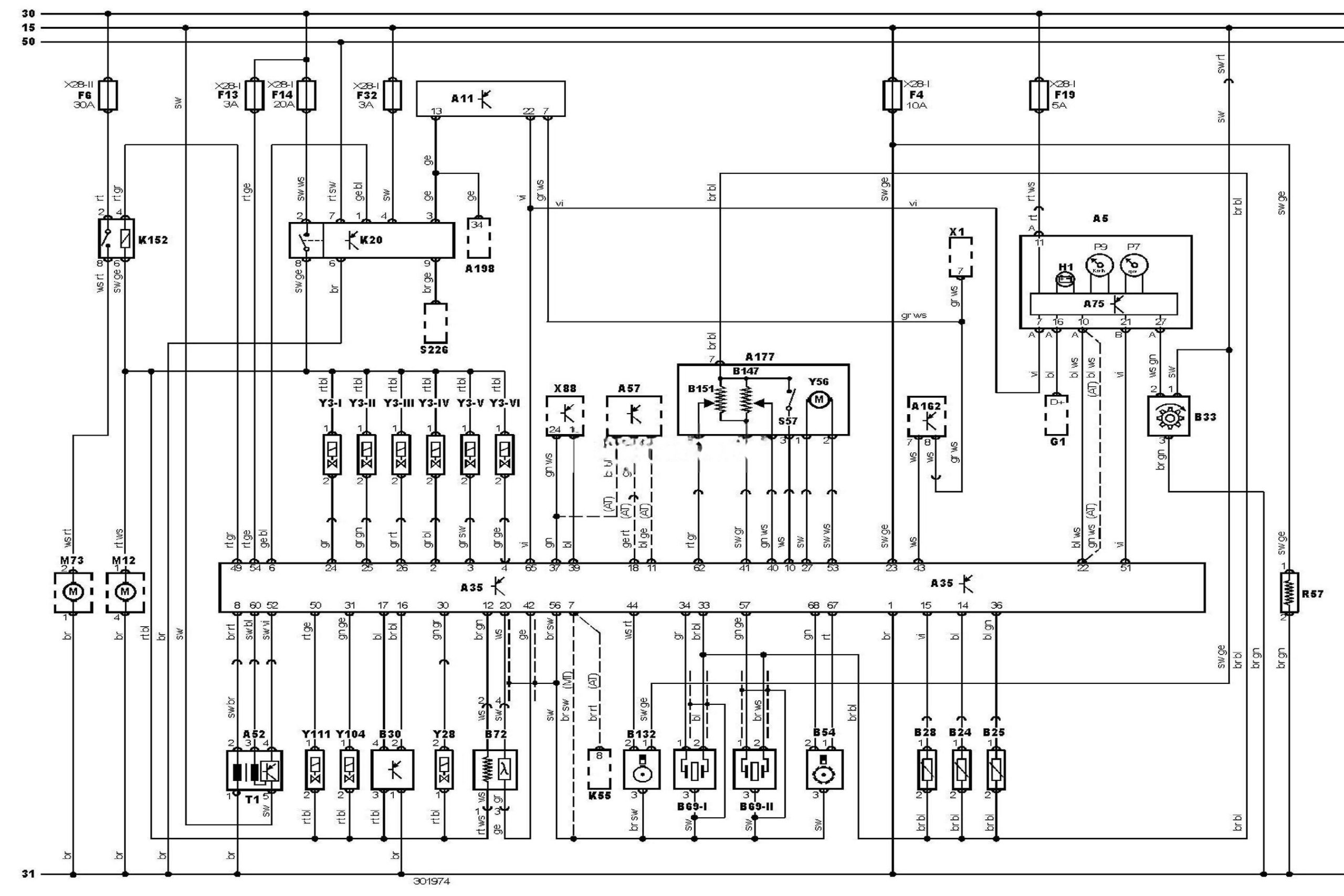

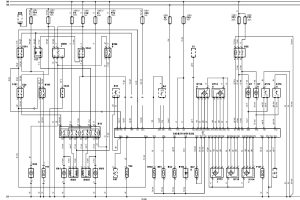

Електросхема системи управління двигуном AAA: Bosch Motronic M3.8.1 — 2.8 літра (11.1998-).
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приладів |
|
A11 |
Багатофункціональний блок управління |
|
A35 |
Електронний блок управління двигуном |
|
A52 |
Комутатор системи запалювання |
|
A57 |
Електронний блок управління КПП |
|
A75 |
Блок управління комбінацією приладів |
|
A162 |
Електронний блок управління іммобілайзером |
|
A177 |
Блок управління дросельною заслінкою |
|
A198 |
Електронний блок SRS |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B28 |
Датчик температури відпрацьованих газів у системі рециркуляції ВГ (EGR) |
|
B30 |
Датчик витрати повітря (MAF) |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B69-1 |
Датчик детонації 1 |
|
B69-2 |
Датчик детонації 2 |
|
B72 |
Підігрівається кисневий датчик |
|
B132 |
Датчик положення розподільного вала |
|
B147 |
Датчик положення дросельної заслінки |
|
B151 |
Датчик положення приводу управління частотою обертання холостого ходу(^) |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F19 |
Запобіжник |
|
F32 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
K20 |
Реле паливного насоса |
|
K55 |
Реле вимикача заборони запуску |
|
K152 |
Реле насоса системи подачі повітря на випуск |
|
M12 |
Паливний насос |
|
M73 |
Електродвигун насоса подачі повітря на випуск |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R57 |
Обігрівач системи вентиляції картера |
|
S57 |
Датчик повністю закритого положення дросельної заслінки |
|
S226 |
Кінцевий вимикач дверей водія |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле 1 |
|
X28-2 |
Блок запобіжників/реле 2 |
|
X88 |
Роз’єм кондиціонера |
|
Y3 |
Форсунка |
|
Y28 |
Е/м клапан системи рециркуляції ВГ (EGR) |
|
Y56 |
Привід управління частотою обертання холостого ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y111 |
Е/м клапан подачі повітря на випуск |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
