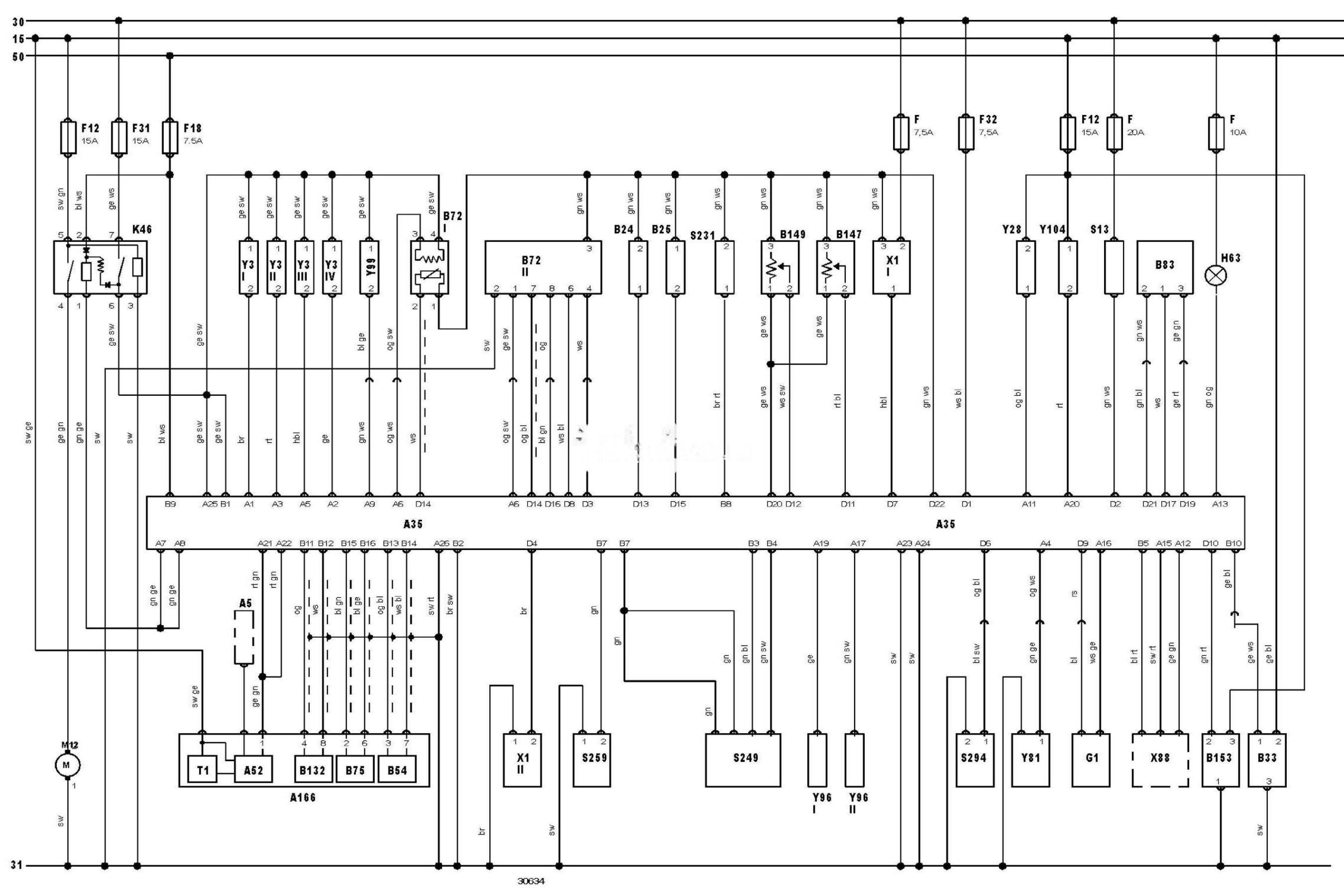

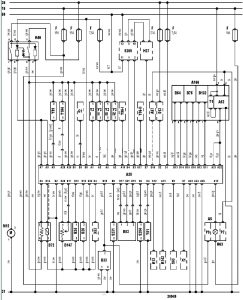

Електрична схема двигуна Honda Civic 1991, 1992, 1993, 1994, 1995 року випуску.
Електросхема системи управління двигуном D15Z1: PGM-F1 — 1.5 літра.
Позначення до електричної схеми Honda Civic
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A52 |
Комутатор системи запалювання |
|
A166 |
Розподільник |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B721 |
Підігріваний кисневий датчик |
|
B722 |
Підігріваний кисневий датчик |
|
B75 |
Датчик частоти обертання колінчастого вала |
|
B83 |
Датчик абсолютного тиску у впускному колекторі |
|
B132 |
Датчик положення розподільного вала |
|
B147 |
Датчик положення дросельної заслінки |
|
B149 |
Датчик положення клапана системи рециркуляції ВГ (EGR) |
|
B153 |
Датчик електричного навантаження |
|
F |
Запобіжник |
|
F12 |
Запобіжник |
|
F18 |
Запобіжник |
|
F31 |
Запобіжник |
|
F32 |
Запобіжник |
|
G1 |
Генератор |
|
H63 |
Індикатор несправності системи управління двигуном (M1L) |
|
K46 |
Реле системи управління двигуном |
|
M12 |
Паливний насос |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S231 |
Датчик-вимикач по тиску в системі підсилювача кермового управління |
|
S249 |
Датчик положення селектора АКПП |
|
S259 |
Датчик-вимикач нейтрального положення |
|
S294 |
Датчик-вимикач по тиску масла (система зміни фаз газорозподілу) |
|
T1 |
Котушка запалювання |
|
X88 |
Роз’єм кондиціонера |
|
Y31 |
Форсунка |
|
Y32 |
Форсунка |
|
Y33 |
Форсунка |
|
Y31V |
Форсунка |
|
Y28 |
Е/м клапан системи рециркуляції ВГ (EGR) |
|
Y81 |
Привід системи зміни фаз газорозподілу |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
