Електрична схема двигуна Honda Civic 1991, 1992, 1993, 1994, 1995 року випуску.

Електросхема системи управління двигуном D16Z7: PGM-F1 — 1.6 літра.

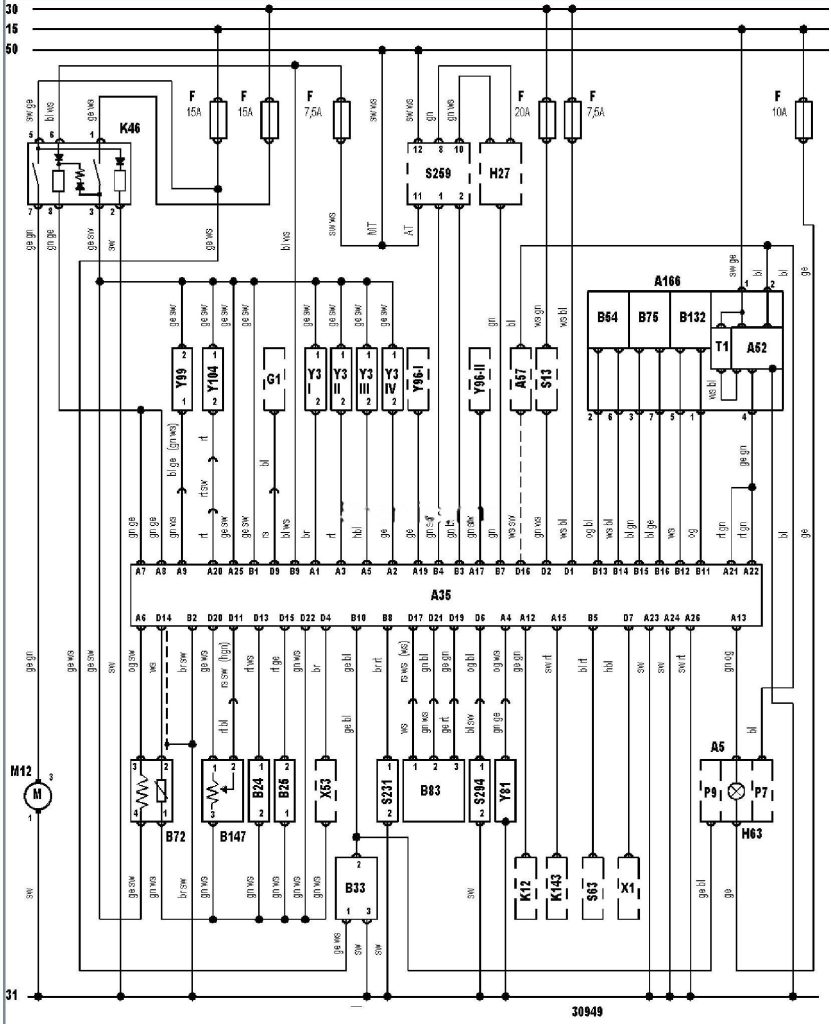

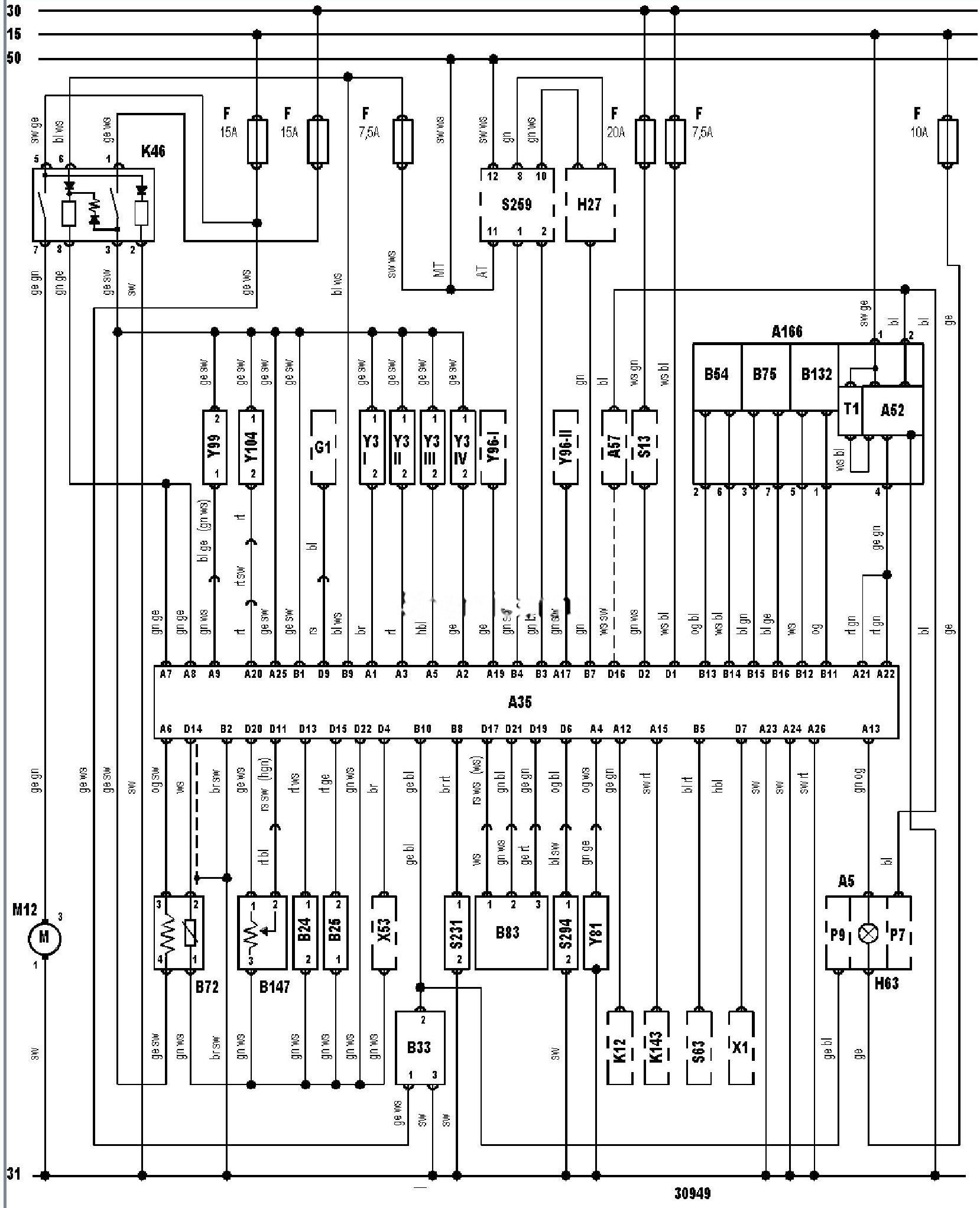

Електросхема двигуна D16Z7 Honda Civic 5th gen
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Honda Civic

15

Замок запалювання — запалювання УВІМК.

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приладів

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A57

Електронний блок управління КПП

A166

Розподільник

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B72

Підігрітий кисневий датчик

B75

Датчик частоти обертання колінчастого вала

B83

Датчик абсолютного тиску повітря у впускному колекторі

B132

Датчик положення розподільного вала

B147

Датчик положення дросельної заслінки

F

Запобіжник

G1

Г енератор

H27

Індикатор/и (несправність системи перемикання передач)

H63

Індикатор несправності системи управління двигуном (M1L)

K12

Реле електродвигуна вентилятора системи охолодження

K46

Блок реле

K143

Реле електромагнітної муфти компресора кондиціонера

M12

Паливний насос

P7

Тахометр

P9

Спідометр

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S63

Датчик-вимикач за тиском холодоагенту в системі кондиціонування

S231

Датчик-вимикач за тиском у системі підсилювача кермового управління — B16A2

S259

Вимикач заборони запуску

S294

Датчик-вимикач за тиском масла (система зміни фаз газорозподілу)

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X53

Діагностичний роз’єм системи управління двигуном

Y31

Форсунка

Y32

Форсунка

Y33

Форсунка

Y31V

Форсунка

Y81

Привід системи зміни фаз газорозподілу

Y961

Е/м клапан управління блокуванням

Y962

Е/м клапан управління блокуванням

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
