Електрична схема двигуна Nissan Kubistar 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску.

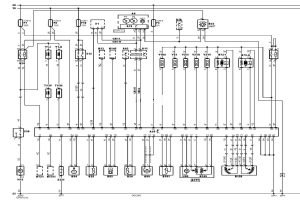

Електросхема системи управління двигуном К4М 752/753 — АКПП — 1.6 літра.

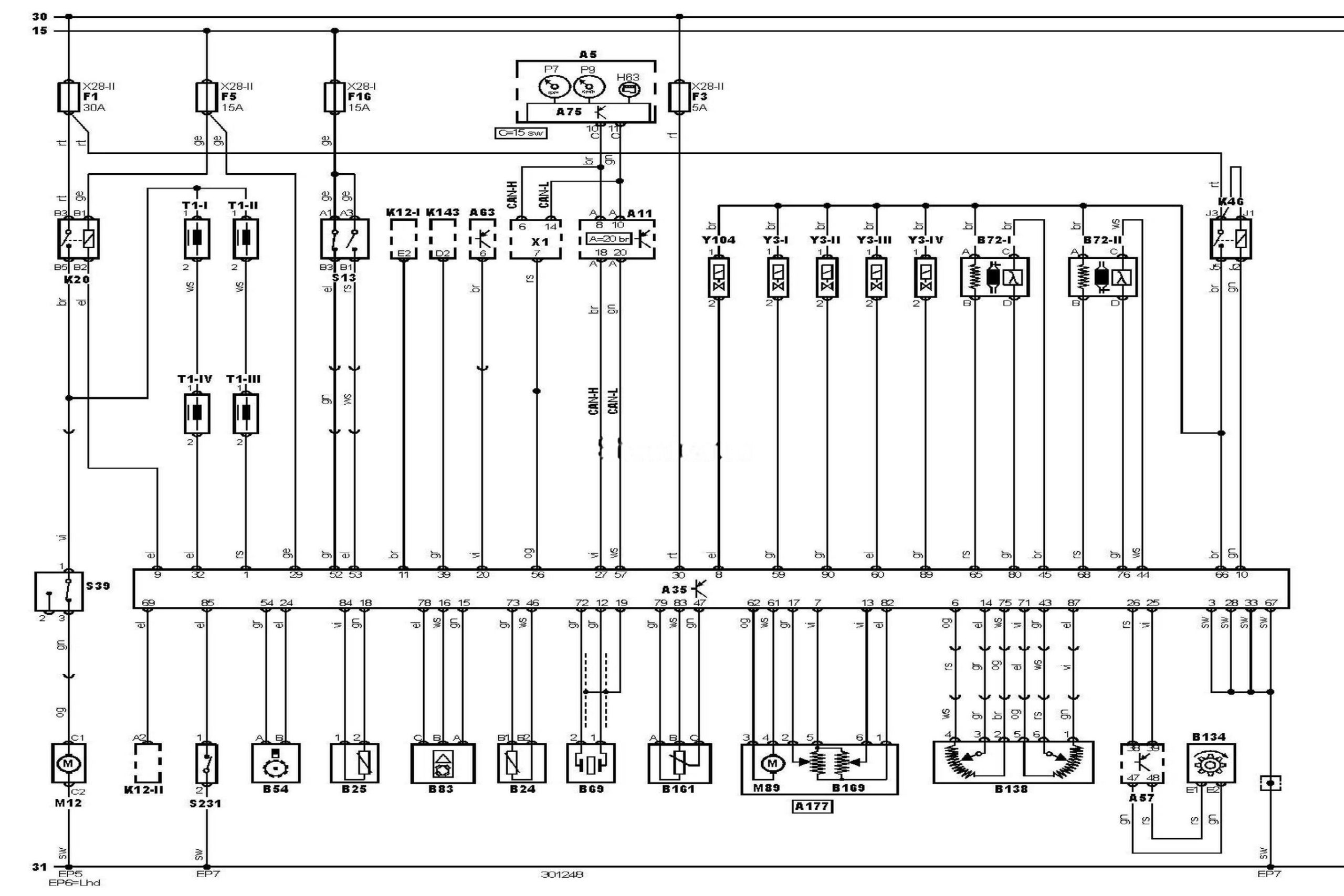

Електросхема двигуна К4М 752/753 тип 2 Nissan Kubistar
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Nissan Kubistar

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11

Багатофункціональний блок управління

A35

Електронний блок управління двигуном (ECM)

A57

Електронний блок управління трансмісією (TCM)

A63

Електронний блок управління кондиціонером

A75

Блок управління комбінацією приборів

Am

Блок управління дросельною заслінкою

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик 2

B83

Датчик абсолютного тиску у впускному колекторі

B134

Датчик швидкості автомобіля (трансмісія)

B138

Датчик положення педалі акселератора

B161

Датчик тиску холодоагенту системи кондиціонування

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP5

Точка маси

EP6

Точка маси

EP7

Точка маси

F1

Запобіжник

F3

Запобіжник

F5

Запобіжник

F16

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K12-1

Реле 1 електродвигуна вентилятора системи охолодження

K12-2

Реле 2 електродвигуна вентилятора системи охолодження

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K143

Реле електромагнітної муфти компресора кондиціонера

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

P7

Тахометр

P9

Спідометр

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S39

Інерційний вимикач відсічки подачі палива

S231

Датчик-вимикач по тиску в системі підсилювача керма

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, панель приладів

X28-2

Блок запобіжників/реле, моторний відсік

Y3

Форсунка

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
