Електрична схема двигуна Citroen C5 2000, 2001, 2002 року випуску.

Електросхема системи керування двигуном RFN (EW10J4) 2,0

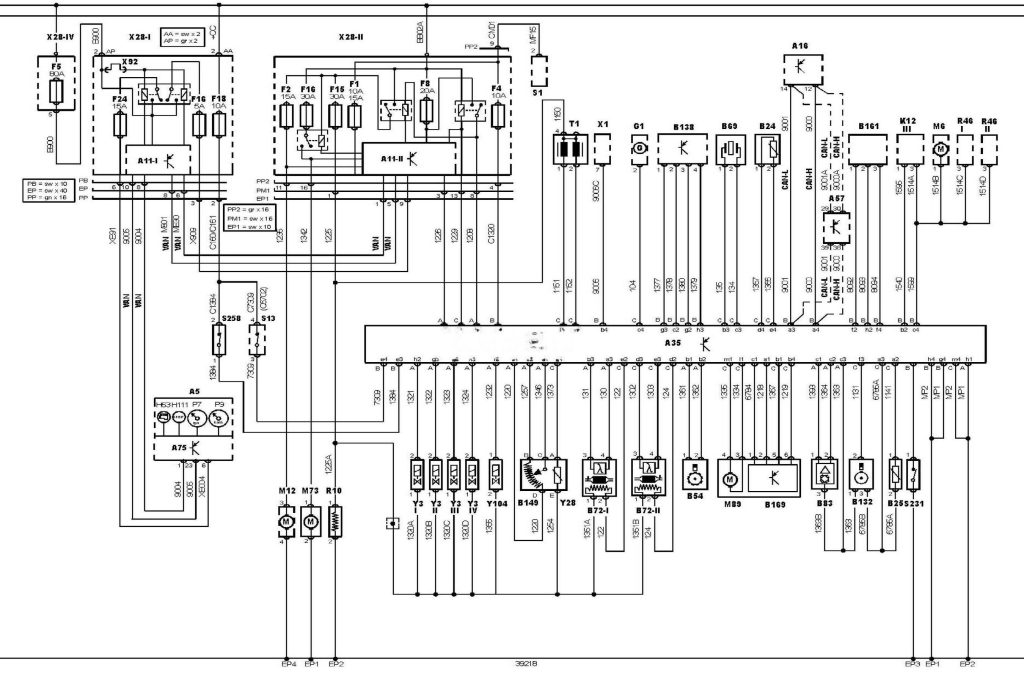

Електросхема двигуна RFN Citroen C5
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Сitroen C5

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A11-1

Багатофункціональний блок керування 1

A11-2

Багатофункціональний блок керування 2

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном (ECM)

A57

Електронний блок керування трансмісією (TCM)

A75

Блок керування комбінацією приладів

B24

Датчик температури охолоджувальної рідини

B25

Датчик температури повітря на впуску

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігріваний кисневий датчик 1

B72-2

Підігріваний кисневий датчик 2

B83

Датчик абсолютного тиску у впускному колекторі

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B149

Датчик положення клапана системи рециркуляції ВГ (EGR)

B161

Датчик тиску холодоагенту системи кондиціонування

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP2

Точка маси

EP3

Точка маси

EP4

Точка маси

F1

Запобіжник

F2

Запобіжник

F4

Запобіжник

F5

Запобіжник

F8

Запобіжник

F15

Запобіжник

F16

Запобіжник

F18

Запобіжник

F24

Запобіжник

G1

Генератор

H63

Індикатор несправності системи керування двигуном (M1L)

H111

Індикатор “STOP ENG1NE”

K12

Реле електродвигуна вентилятора системи охолодження

M6

Електродвигун вентилятора системи охолодження

M12

Паливний насос

M73

Насос системи подачі повітря на випуск

M89

Електродвигун приводу дросельної заслінки

P7

Тахометр

P9

Спідометр

R10

Підігрівач корпусу дросельної заслінки

R46

Резистор електродвигуна вентилятора системи охолодження

S1

Замок запалювання

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S231

Датчик-вимикач по тиску в системі підсилювача кермового керування

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

T1

Котушка запалювання

VAN

Шина VAN

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, панель приладів 1

X28-2

Блок запобіжників/реле, моторний відсік 1

X28-1V

Блок запобіжників/реле, моторний відсік 2

X92

Роз’єм (джампер)

Y3

Форсунка

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
