Електрична схема двигуна Citroen C5 2000, 2001, 2002 року випуску.

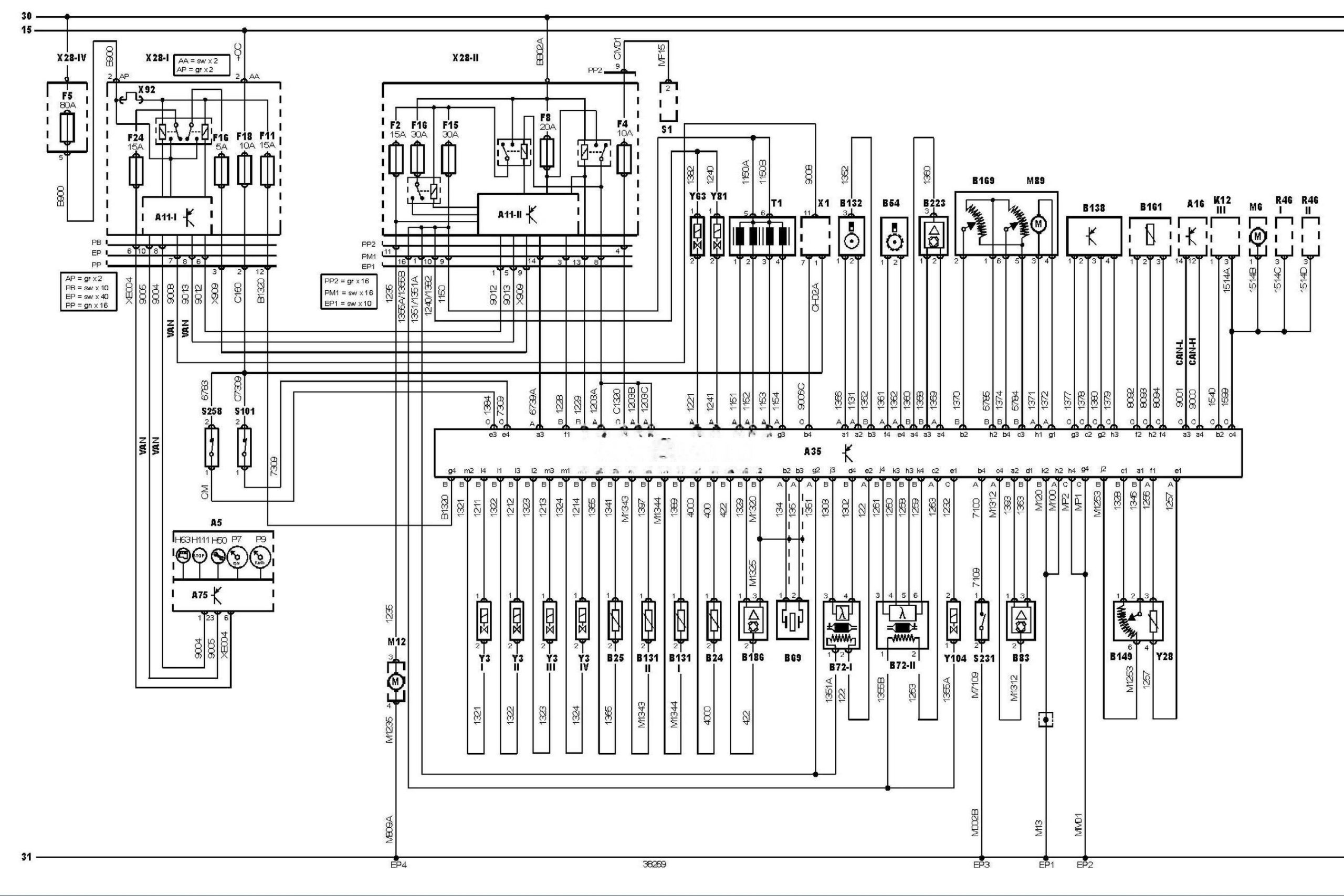

Електросхема системи управління двигуном RLZ (EW10D) 2,0

Електросхема двигуна RLZ Citroen C5
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Сitroen C5

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11-1

Багатофункціональний блок управління 1

A11-2

Багатофункціональний блок управління 2

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A75

Блок управління комбінацією приладів

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик 2

B83

Датчик абсолютного тиску у впускному колекторі

B131

Датчик температури відпрацьованих газів

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B149

Датчик положення клапана системи рециркуляції ВГ (EGR)

B161

Датчик тиску холодоагенту системи кондиціонування

B169

Датчик положення електродвигуна приводу дросельної заслінки

B186

Датчик тиску в паливному колекторі

B223

Датчик вакуумного підсилювача гальм

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP2

Точка маси

EP3

Точка маси

EP4

Точка маси

F2

Запобіжник

F4

Запобіжник

F5

Запобіжник

F8

Запобіжник

F11

Запобіжник

F15

Запобіжник

F16

Запобіжник

F18

Запобіжник

F24

Запобіжник

H50

Індикатор сервісного обслуговування

H63

Індикатор несправності системи управління двигуном (M1L)

H111

Індикатор “STOP ENG1NE”

K12

Реле електродвигуна вентилятора системи охолодження

M6

Електродвигун вентилятора системи охолодження

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

P7

Тахометр

P9

Спідометр

R46

Резистор електродвигуна вентилятора системи охолодження

S1

Замок запалювання

S101

Кінцевий вимикач системи підтримки швидкості (круїз-контролю) на педалі гальма

S231

Датчик-вимикач по тиску в системі підсилювача кермового управління

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

T1

Котушка запалювання

VAN

Шина VAN

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, приладова панель 1

X28-2

Блок запобіжників/реле, моторний відсік 1

X28-1V

Блок запобіжників/реле, моторний відсік 2

X92

Роз’єм (джампер)

Y3

Форсунка

Y28

Е/м клапан системи рециркуляції ВГ (EGR)

Y63

Е/м клапан управління регулятором тиску палива

Y81

Привід системи зміни фаз газорозподілу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
