Електрична схема двигуна MG ZR 2002, 2003, 2004, 2005 року випуску.

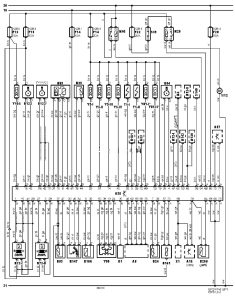

Електросхема системи управління двигуном К16-1,4+ MEMS 3(11.2002-) — 1.4 літра 105.

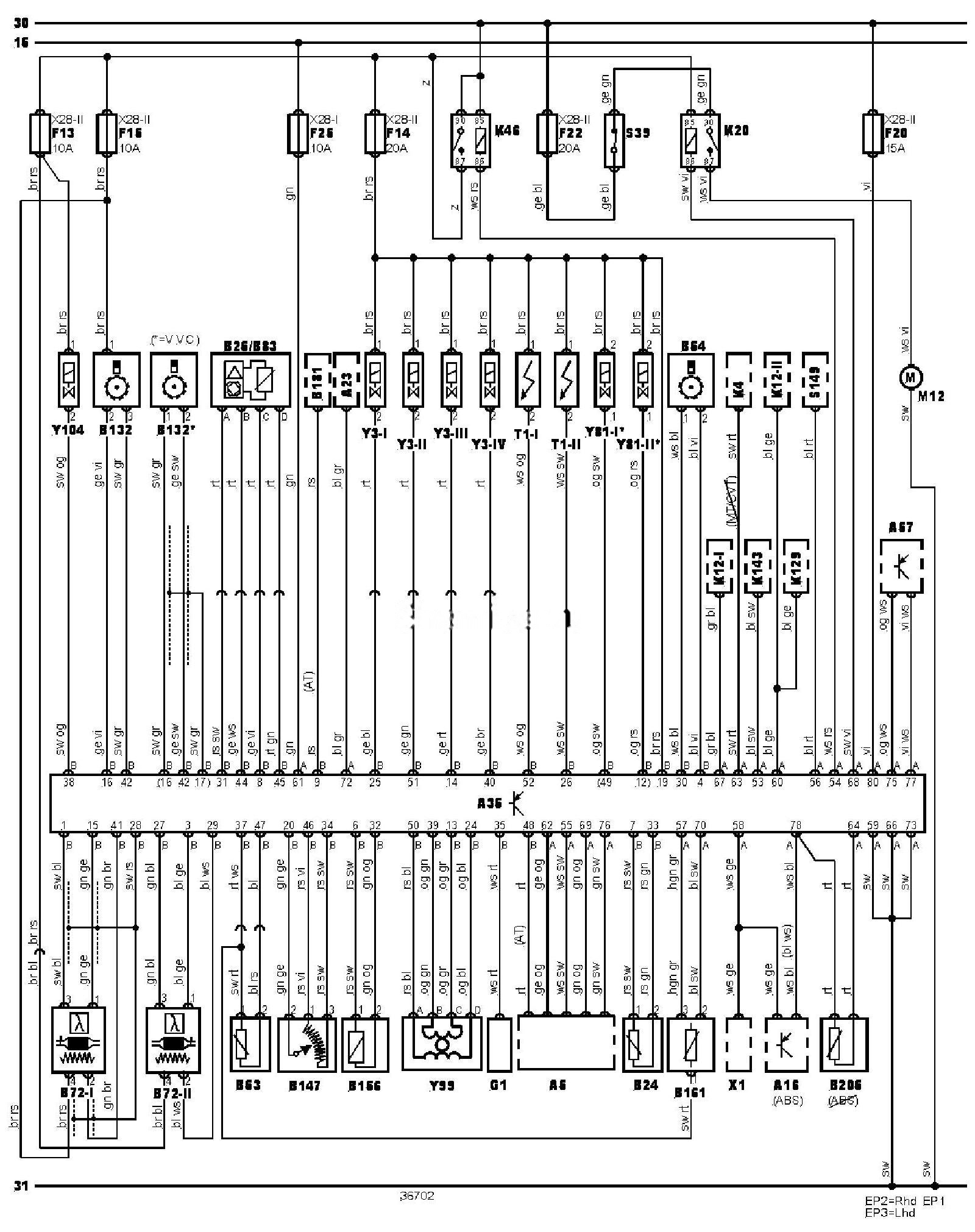

Електросхема двигуна тип 2 MG ZR
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми MG ZR

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A16

Електронний блок управління ABS

A23

Блок управління протиугінною системою

A35

Електронний блок управління двигуном

A57

Електронний блок управління КПП

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B53

Датчик температури за випарником

B54

Датчик положення колінчастого вала

B72-1

Підігрівається кисневий датчик

B72-2

Підігрівається кисневий датчик

B83

Датчик абсолютного тиску повітря у впускному колекторі

B132

Датчик положення розподільного вала

B147

Датчик положення дросельної заслінки

B156

Датчик температури моторного масла

B161

Датчик тиску холодоагенту системи кондиціонування

B181

Датчик частоти обертання вала турбіни

B205

Датчик стану дорожнього покриття

F13

Запобіжник

F14

Запобіжник

F15

Запобіжник

F20

Запобіжник

F22

Запобіжник

F25

Запобіжник

G1

Генератор

K4

Реле стартера

K12-1

Реле електродвигуна вентилятора системи охолодження

K12-2

Реле електродвигуна вентилятора системи охолодження

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K129

Реле електродвигуна вентилятора конденсатора кондиціонера

K143

Реле електромагнітної муфти компресора кондиціонера

M12

Паливний насос

S39

Інерційний вимикач відсічки подачі палива

S149

Головний вимикач кондиціонера

T1-1

Котушка запалювання

T1-2

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

Y3-1

Форсунка

Y3-2

Форсунка

Y3-3

Форсунка

Y3-1V

Форсунка

Y81-1

Привід системи зміни фаз газорозподілу

Y81-2

Привід системи зміни фаз газорозподілу

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
