Електрична схема двигуна Opel Astra-G 1998, 1999, 2000, 2001, 2002 року випуску.

Електросхема системи управління двигуном Z14ХЕ: Multec S (F) — (-2002) — 1.4 літра.

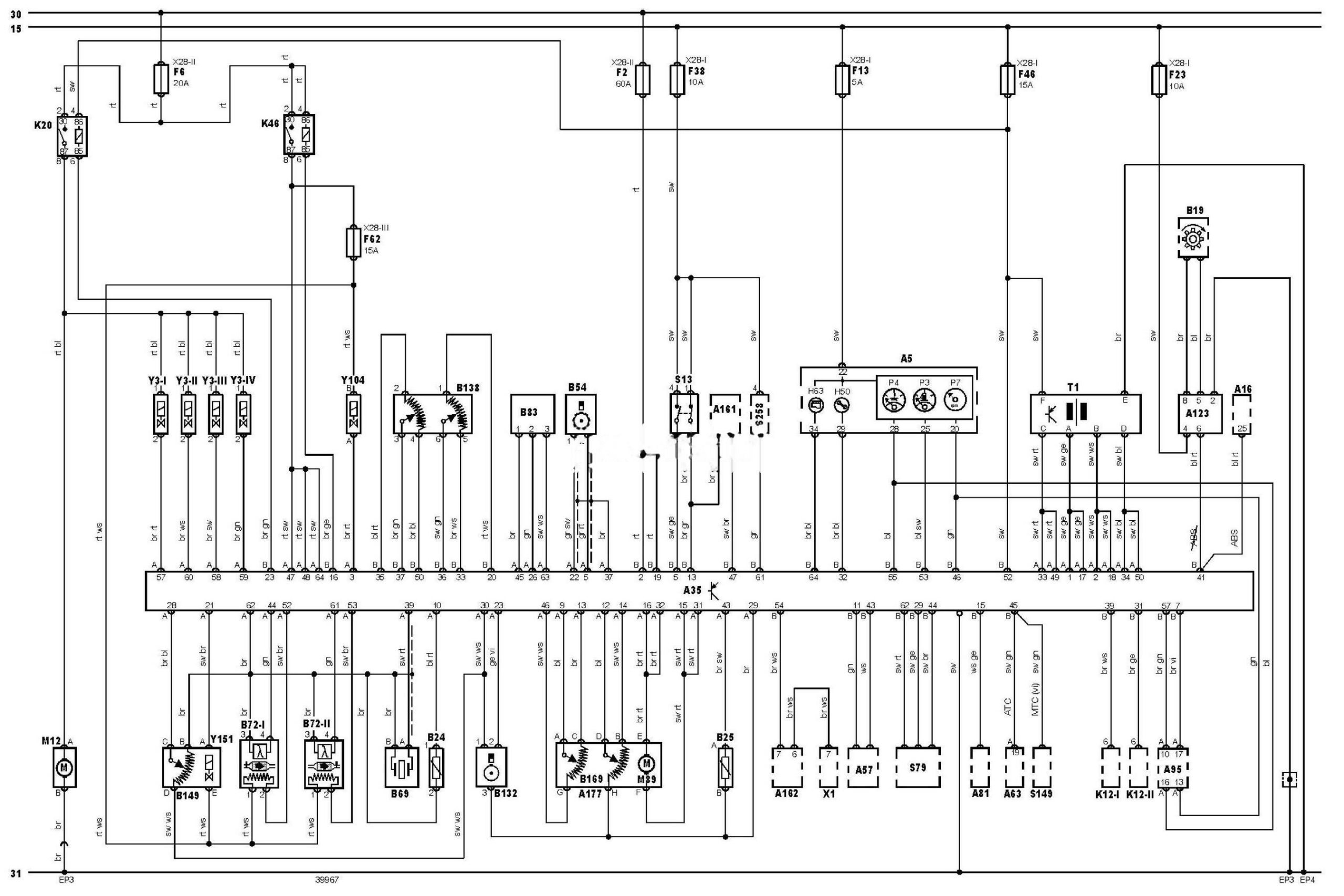

Електросхема двигуна Z14XE тип 1 Opel Astra-G
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Astra

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном

A57

Електронний блок управління КПП

A63

Електронний блок управління кондиціонером

A81

Блок управління підсилювачем кермового управління

A95

Блок управління електродвигуном вентилятора системи охолодження

A123

Підсилювач сигналу датчика швидкості автомобіля

A161

Багатофункціональний дисплей

A162

Електронний блок управління іммобілайзером

A177

Блок управління дросельною заслінкою

B19

Датчик частоти обертання лівого переднього колеса

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик — перед каталітичним нейтралізатором

B72-2

Підігрівається кисневий датчик — після каталітичного нейтралізатора

B83

Датчик абсолютного тиску повітря у впускному колекторі

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B149

Датчик положення клапана системи рециркуляції ВГ (EGR)

B169

Датчик положення електродвигуна приводу дросельної заслінки

EP3

Точка заземлення

EP4

Точка заземлення

F2

Запобіжник

F6

Запобіжник

F13

Запобіжник

F23

Запобіжник

F38

Запобіжник

F46

Запобіжник

F62

Запобіжник

H50

Індикатор сервісного обслуговування

H63

Індикатор несправності системи управління двигуном (M1L)

K12-1

Реле 1 електродвигуна вентилятора системи охолодження

K12-2

Реле 2 електродвигуна вентилятора системи охолодження

K20

Реле паливного насоса

K46

Реле системи управління двигуном

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

P3

Покажчик рівня палива

P4

Покажчик температури охолоджуючої рідини

P7

Тахометр

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S149

Головний вимикач кондиціонера

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, приладова панель

X28-2

Блок запобіжників/реле 1, моторний відсік

X28-3

Блок запобіжників/реле 2, моторний відсік

Y3

Форсунка

Y104

Е/м клапан акумулятора парів палива

Y151

Привід клапана системи рециркуляції ВГ (EGR)

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
