Електрична схема двигуна Opel Astra-G 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема системи управління двигуном Z18XE: Siemens Simtec 71 — 1.8 літра.

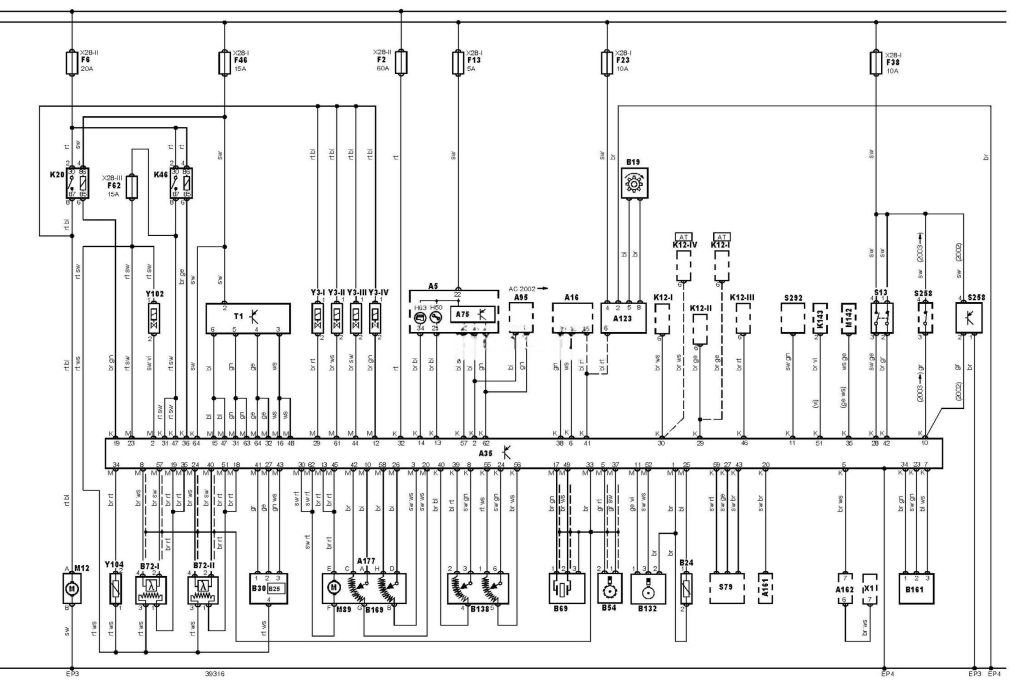

Електросхема двигуна Z18XE Opel Astra-G
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Astra

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном

A75

Блок управління комбінацією приборів

A95

Блок управління електродвигуном вентилятора системи охолодження

A123

Підсилювач сигналу датчика швидкості автомобіля

A161

Багатофункціональний дисплей

A162

Електронний блок управління іммобілайзером

A177

Блок управління дросельною заслінкою

B19

Датчик частоти обертання лівого переднього колеса

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігріваний кисневий датчик — перед каталітичним нейтралізатором

B72-2

Підігріваний кисневий датчик — після каталітичного нейтралізатора

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B161

Датчик тиску холодоагенту системи кондиціонування

B169

Датчик положення електродвигуна приводу дросельної заслінки

F2

Запобіжник

F6

Запобіжник

F13

Запобіжник

F23

Запобіжник

F38

Запобіжник

F46

Запобіжник

F62

Запобіжник

H50

Індикатор сервісного обслуговування

H63

Індикатор несправності системи управління двигуном (M1L)

K12-1

Реле електродвигуна вентилятора системи охолодження

K12-2

Реле електродвигуна вентилятора системи охолодження

K12-3

Реле електродвигуна вентилятора системи охолодження

K12-1V

Реле електродвигуна вентилятора системи охолодження

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K143

Реле електромагнітної муфти компресора кондиціонера

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

M142

Насос підсилювача керма

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

S292

Панель управління кондиціонером/опалювачем

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, приладова панель

X28-2

Блок запобіжників/реле 1, моторний відсік

X28-3

Блок запобіжників/реле 1, моторний відсік

Y3

Форсунка

Y102

Е/м клапан системи зміни геометрії впускного колектора

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
