Електрична схема багатофункціонального блоку управління Citroen C5 (Mk1) FaceLift 2004, 2005, 2006, 2007, 2008 року випуску.

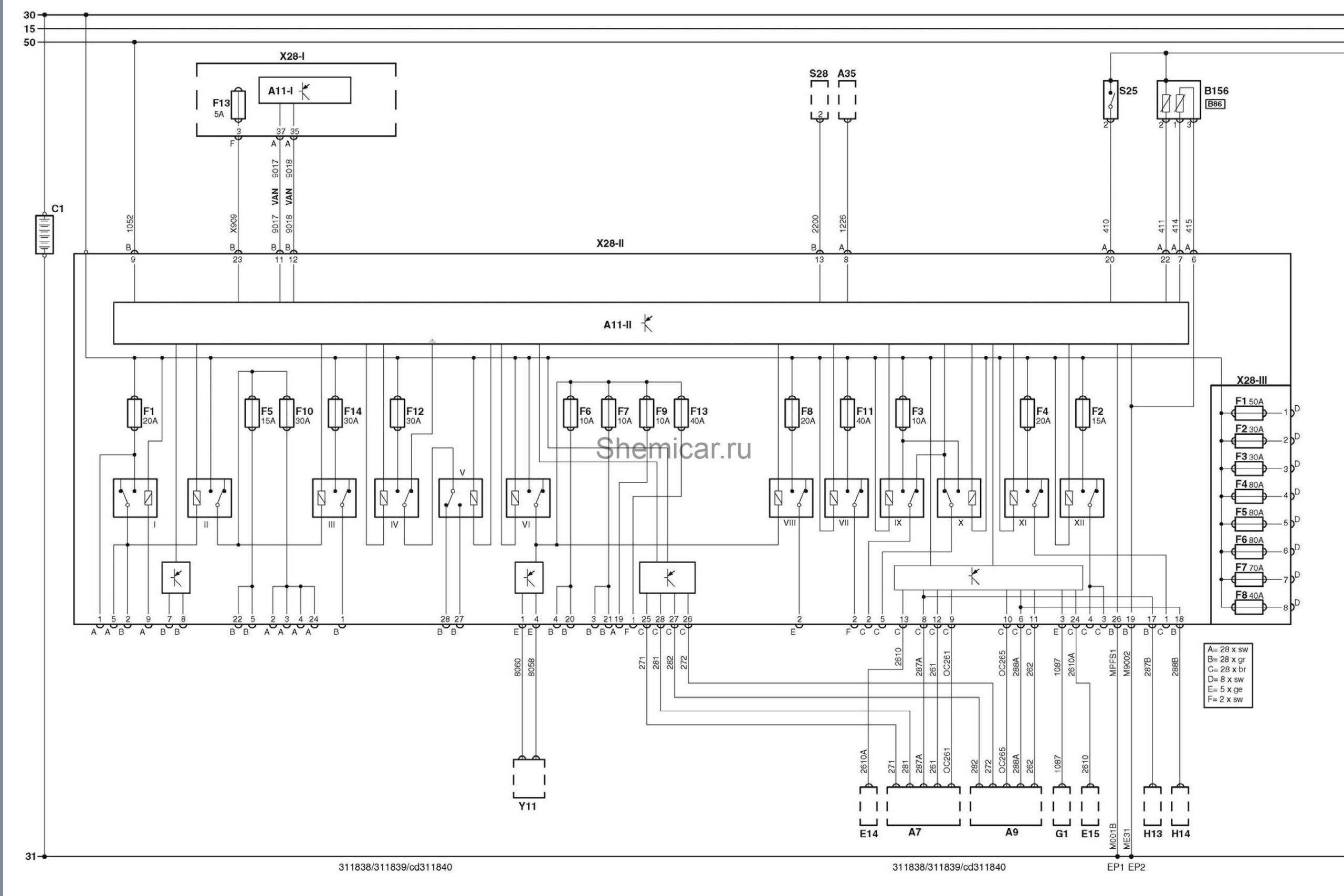

Електросхема багатофункціонального блоку управління — блок запобіжників у моторному відсіку
Позначення до електричної схеми Сitroen C52
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A7 |
Ліва фара в зборі |
|
A9 |
Права фара в зборі |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
B86 |
Датчик рівня моторного масла |
|
B156 |
Датчик температури моторного масла |
|
C1 |
Акумуляторна батарея |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
G1 |
Генератор |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
S25 |
Датчик аварійного тиску масла |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
VAN |
Шина даних VAN |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
