Електрична схема АКПП Citroen C5 (Mk1) FaceLift 2004, 2005, 2006, 2007, 2008 року випуску.

Електросхема автоматичної коробки перемикання передач — Коробка передач AM6

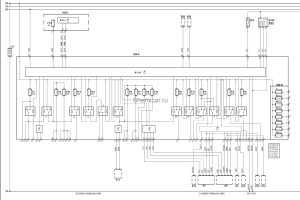

Електросхема АКПП тип 3 Citroen C52 2004-2008

🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Citroen C5 (Mk1) FaceLift

30 “+” акумуляторної батареї
31 “-” акумуляторної батареї
A5 Комбінація приборів
A14 Блок керування перемиканням передач
A16 Електронний блок керування ABS
A35 Електронний блок керування двигуном (ECM)
A57 Електронний блок керування трансмісією (TCM)
A103 Блок керування підвіскою
CAN-H Шина даних CAN — високий рівень
CAN-L Шина даних CAN — низький рівень
EP1 Точка маси
EP2 Точка маси
F4 Запобіжник
F5 Запобіжник
F6 Запобіжник
F7 Запобіжник
F11 Запобіжник
F13 Запобіжник
K269 Реле блокування селектора (діапазон “P”)
S13 Вимикач стоп-сигналів (датчик положення педалі гальма)
S253 Перемикач вибору режиму роботи трансмісії
VAN Шина даних VAN
X1 Діагностичний роз’єм (DLC)

Кольори проводів на схемі.

bl = синій br = коричневий
gn = зелений gr = сірий
rs = рожевий rt = червоний
ws = білий hbl = блакитний
el = кремовий ge = жовтий
nf= нейтральний og=помаранчевий
sw = чорний vi = фіолетовий
hgn= світло зелений rbr = пурпуровий
