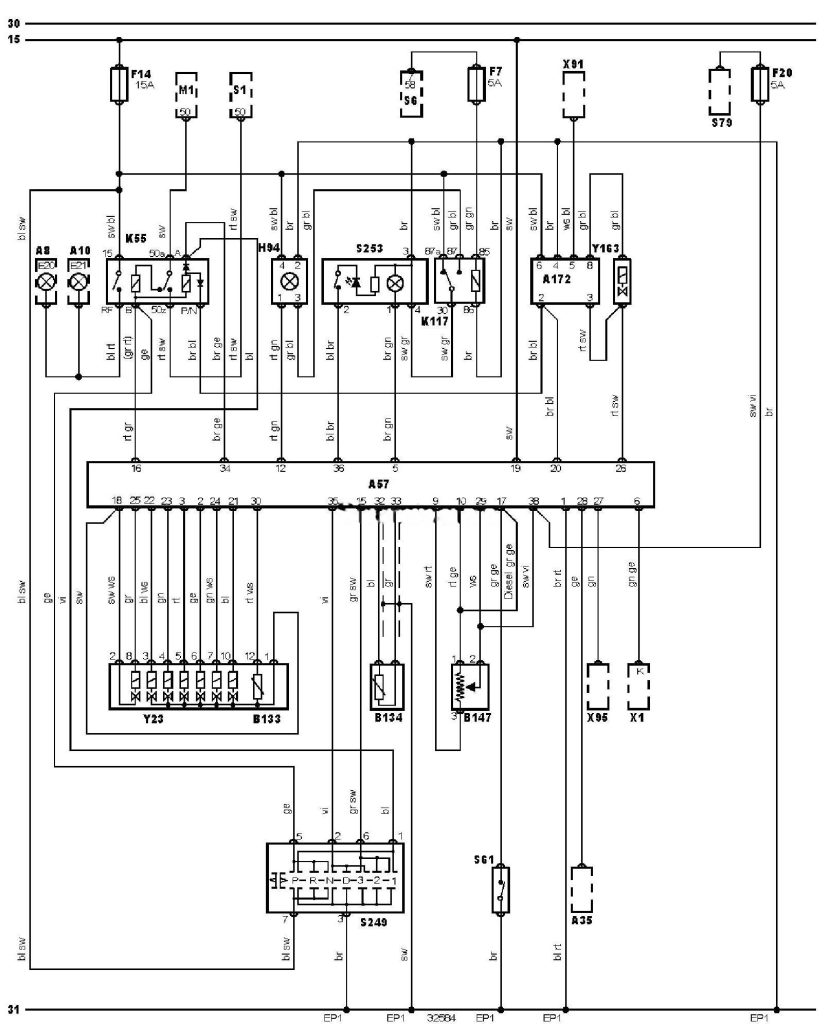

Електросхема АКПП тип 3 Audi A6 (C4)

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A8

Лівий задній ліхтар у зборі

A10

Правий задній ліхтар у зборі

A35

Електронний блок керування двигуном (ECM)

A57

Електронний блок керування трансмісією (TCM)

A172

Блок керування блокуванням селектора та/або ключа запалювання

B133

Датчик температури робочої рідини трансмісії

B134

Датчик швидкості автомобіля (трансмісія)

B147

Датчик положення дросельної заслінки

EP1

Точка маси

E20

Лампа ліхтаря заднього ходу (лівого або єдиного)

E21

Лампа ліхтаря заднього ходу (правого)

F7

Запобіжник

F14

Запобіжник

F20

Запобіжник

H94

Індикатор режиму роботи трансмісії

K55

Реле вимикача заборони запуску

K117

Реле підсвічування вимикачів

M1

Стартер

S1

Замок запалювання

S6

Комбінований перемикач

S61

Вимикач режиму kick-down

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S249

Датчик положення селектора

S253

Перемикач вибору режиму роботи трансмісії

X1

Діагностичний роз’єм (DLC)

X91

Роз’єм датчика швидкості автомобіля

X95

Роз’єм тахометра

Y23

Блок клапанів трансмісії

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
