Електросхема зовнішнього освітлення Audi A6 1994, 1995. 1996. 1997 року випуску.

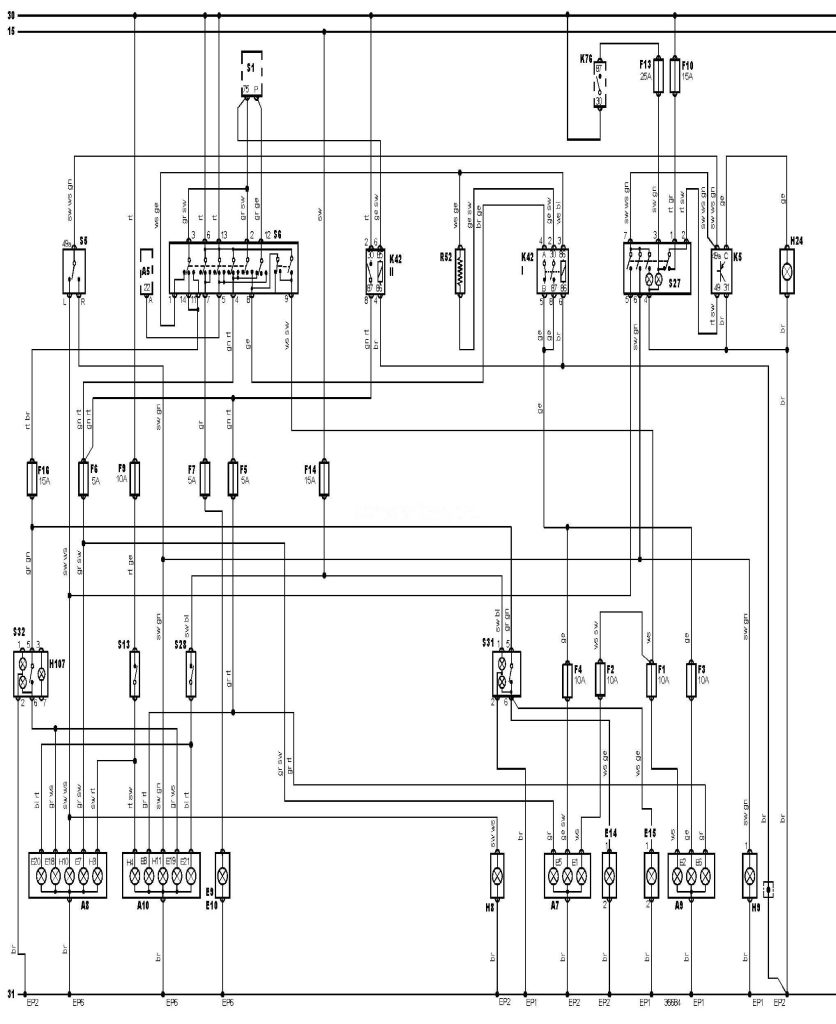

Електросхема зовнішнього освітлення — із системою освітлення в денний час (без системи перевірки справності ламп)
Позначення до електричної схеми Audi A6
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP6 |
Точка маси |
|
E1 |
Лампа лівої фари |
|
E2 |
Лампа правої фари |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F16 |
Запобіжник |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H24 |
Індикатор наявності причепа |
|
H107 |
Індикатор протиугінної системи |
|
K5 |
Реле-переривач покажчиків повороту |
|
K421 |
Реле системи освітлення в денний час |
|
K422 |
Реле системи освітлення в денний час |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
R52 |
Резистор системи освітлення в денний час |
|
S1 |
Замок запалювання |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S27 |
Вимикач аварійної сигналізації |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
