Електросхема зовнішнього освітлення Audi A6 1994, 1995. 1996. 1997 року випуску.

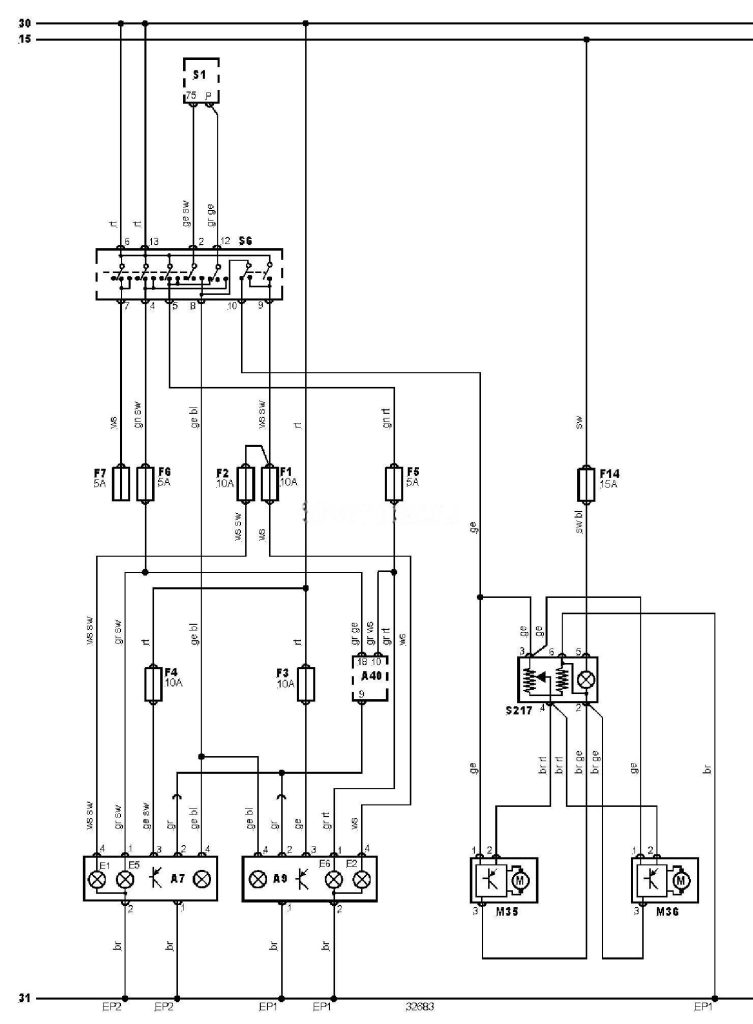

Електросхема зовнішнього освітлення — з ксеноновими фарами
Позначення до електричної схеми Audi A6
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A7 |
Ліва фара в зборі |
|
A9 |
Права фара в зборі |
|
A40 |
Блок системи перевірки справності ламп |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
E1 |
Лампа лівої фари |
|
E2 |
Лампа правої фари |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F14 |
Запобіжник |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
|
S217 |
Перемикач коректора фар |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
