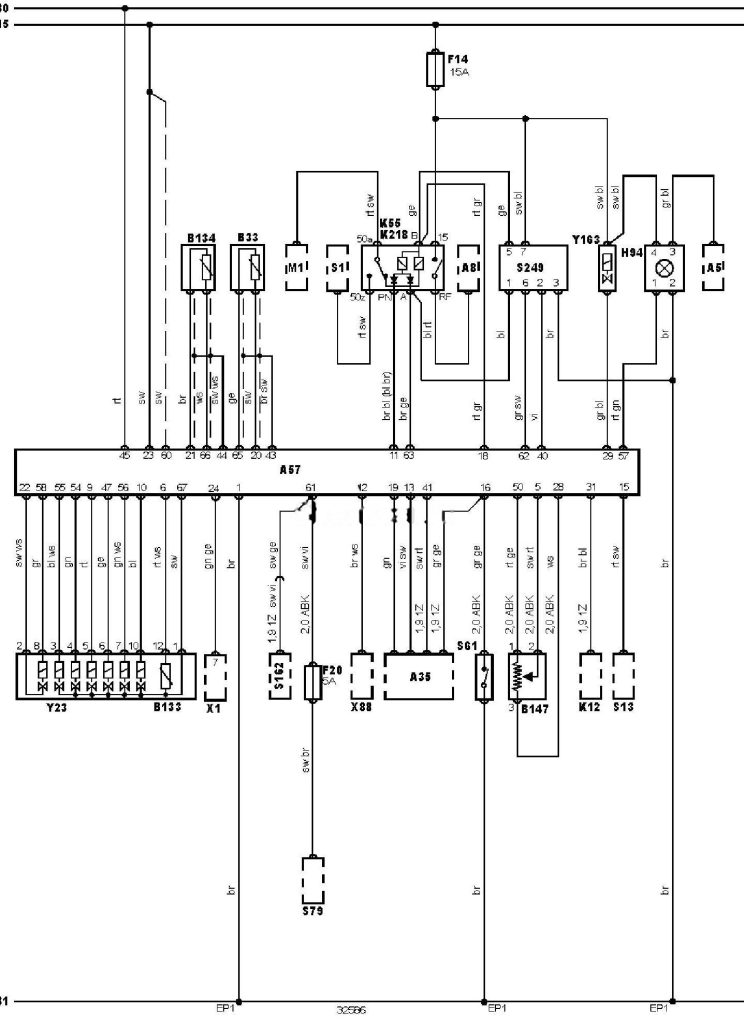

Електросхема АКПП тип 2 Audi A6 (C4)

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A8

Лівий задній ліхтар у зборі

A35

Електронний блок керування двигуном (ECM)

A57

Електронний блок керування трансмісією (TCM)

B33

Датчик швидкості автомобіля

B133

Датчик температури робочої рідини трансмісії

B134

Датчик швидкості автомобіля (трансмісія)

B147

Датчик положення дросельної заслінки

EP1

Точка маси

F14

Запобіжник

F20

Запобіжник

H94

Індикатор режиму роботи трансмісії

K12

Реле електродвигуна вентилятора системи охолодження

K55

Реле вимикача заборони запуску

K218

Реле ліхтарів заднього ходу

M1

Стартер

S1

Замок запалювання

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S61

Вимикач режиму kick-down

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S162

Кінцевий вимикач приводу системи підтримки швидкості (круїз-контроль)

S249

Датчик положення селектора

X1

Діагностичний роз’єм (DLC)

X88

Роз’єм кондиціонера

Y23

Блок клапанів трансмісії

Y163

Е/м клапан блокування селектора (“P”)

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
