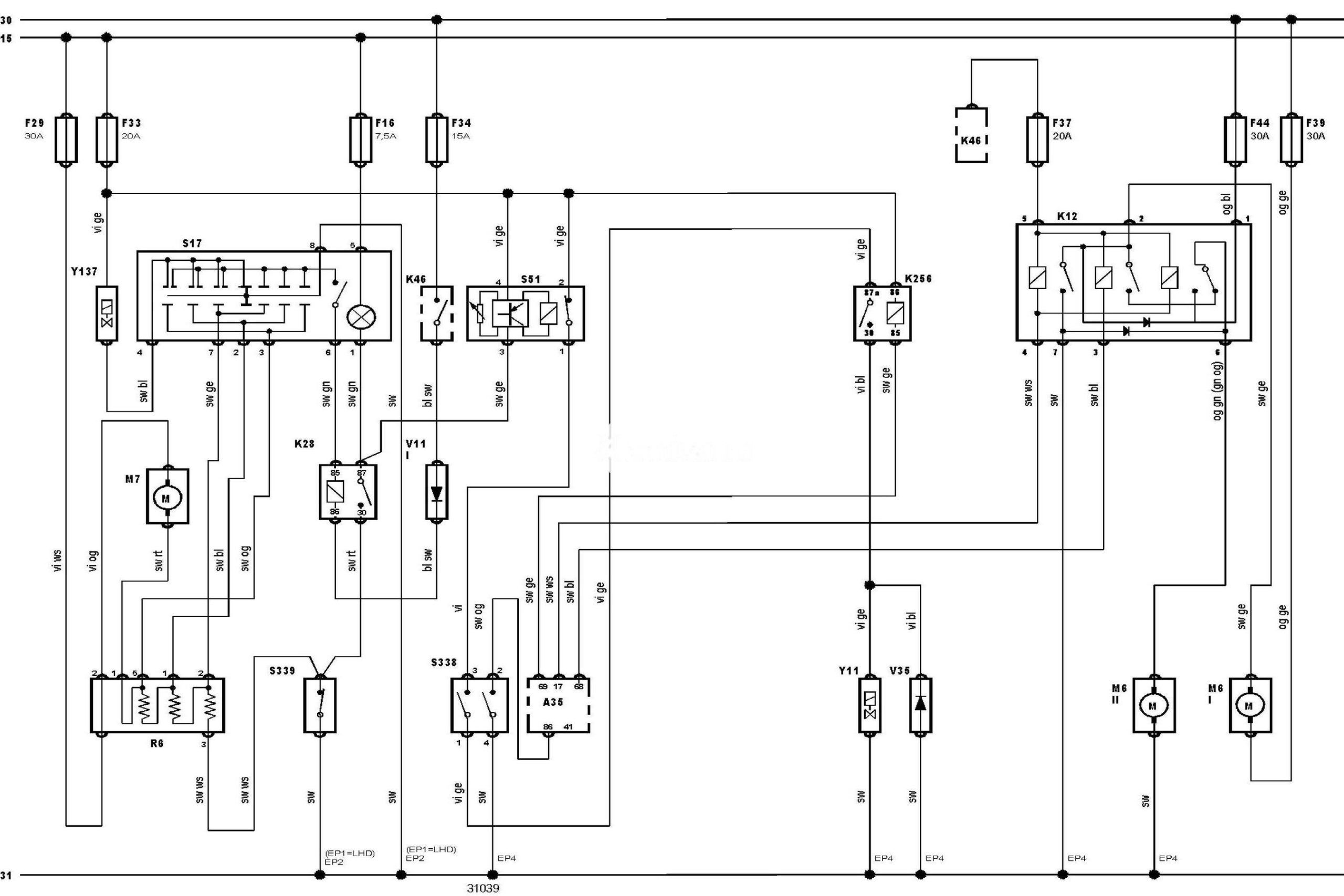

Електрична схема кондиціонера автомобіля Ford Scorpio 1994, 1995, 1996, 1997, 1998 року випуску.

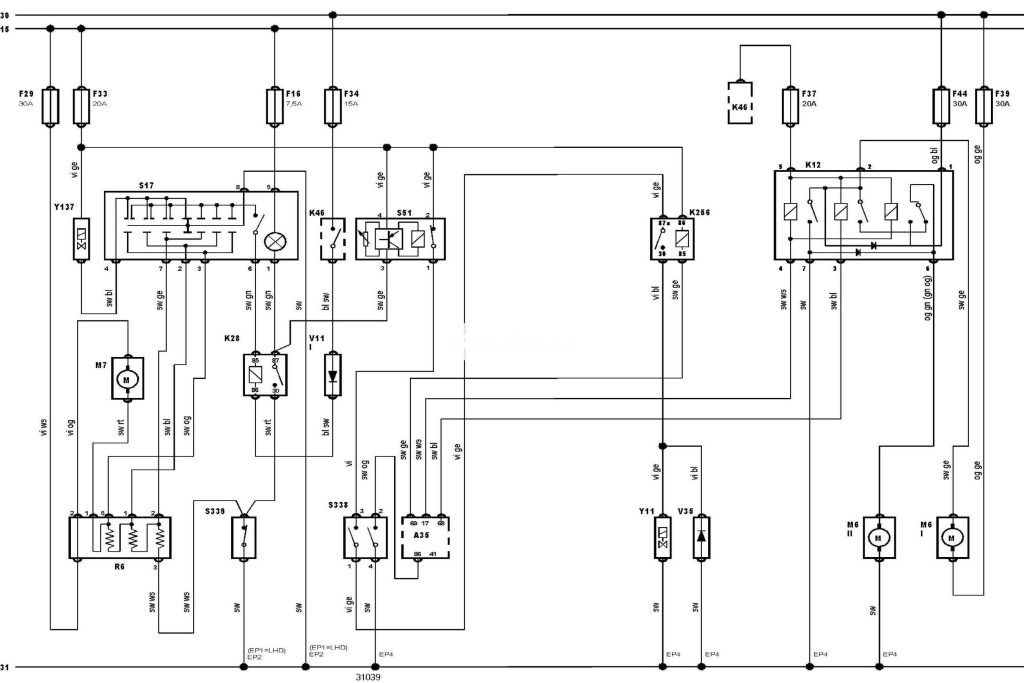

Електросхема кондиціонера.
Позначення до електричної схеми Ford Scorpio
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
F16 |
Запобіжник |
|
F29 |
Запобіжник |
|
F33 |
Запобіжник |
|
F34 |
Запобіжник |
|
F37 |
Запобіжник |
|
F39 |
Запобіжник |
|
F44 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K46 |
Реле системи керування двигуном |
|
K256 |
Реле повного відкриття дросельної заслінки |
|
M6-1 |
Електродвигун вентилятора системи охолодження |
|
M6-2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S51 |
Датчик-вимикач по температурі випарника кондиціонера |
|
S338 |
Подвійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
S339 |
Перемикач заслінок напрямку потоків повітря (кондиціонер/опалювач) |
|
V11-1 |
Діод кондиціонера |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
