Електрична схема кондиціонера Renault Clio 1990, 1991, 1992, 1993 року випуску.

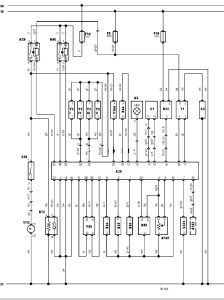

Електросхема кондиціонера LHD.
Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A63 |
Електронний блок керування кондиціонером |
|
B53 |
Датчик температури за випарником |
|
F1 |
Запобіжник |
|
F5 |
Запобіжник |
|
F15 |
Запобіжник |
|
F21 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y156 |
Керуючий клапан за тиском холодоагенту |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
