Електрична схема кондиціонера Rover 200 Series 1995, 1996, 1997, 1998, 1999 року випуску.

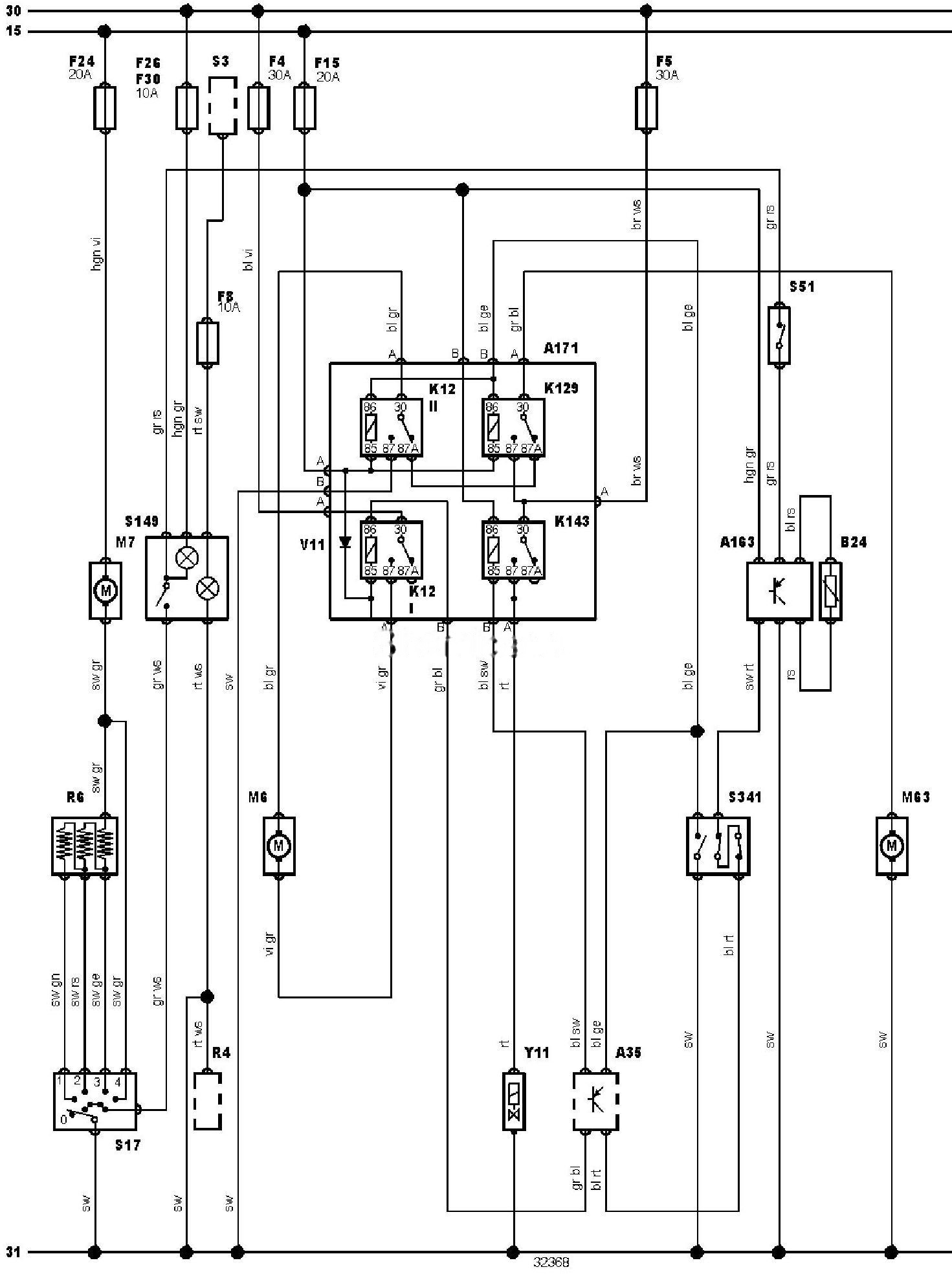

Електросхема кондиціонера.
Позначення до електричної схеми Rover
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A163 |
Блок керування компресором кондиціонера -1,4—>1992 |
|
A171 |
Блок реле |
|
B24 |
Датчик температури охолоджувальної рідини -1,4—1992 |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F8 |
Запобіжник |
|
F15 |
Запобіжник |
|
F24 |
Запобіжник |
|
F26 |
Запобіжник |
|
F30 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K129 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M63 |
Електродвигун вентилятора конденсатора кондиціонера |
|
R4 |
Реостат підсвічування комбінації приладів — деякі моделі |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S3 |
Вимикач фар |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S51 |
Датчик-вимикач по температурі випарника кондиціонера |
|
S149 |
Головний вимикач кондиціонера |
|
S341 |
Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
