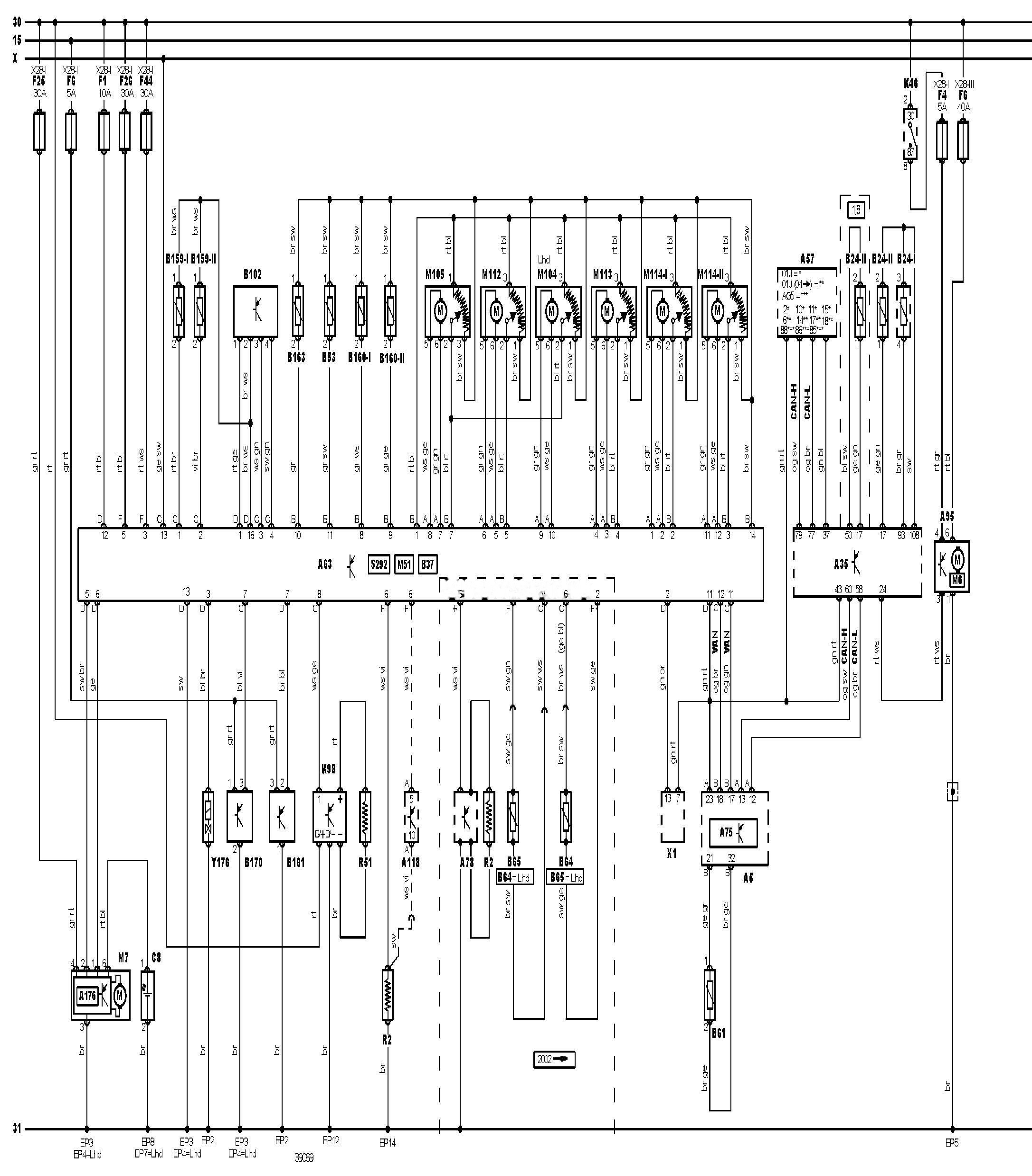

Електросхема кондиціонера Audi A4 Quattro 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.
Електросхема кондиціонера 1,8 Turbo AMB
Позначення до електричної схеми Audi A4 Quattro
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A57 |
Електронний блок керування КПП |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A78 |
Блок антени |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A118 |
Блок керування складанням даху |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24-1 |
Датчик температури охолоджувальної рідини |
|
B24-2 |
Датчик температури охолоджувальної рідини |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B64 |
Датчик температури підігрівача сидіння водія |
|
B65 |
Датчик температури підігрівача сидіння пасажира |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B159-1 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі |
|
B159-2 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі |
|
B160-1 |
Датчик температури повітря, що подається в ноги |
|
B160-2 |
Датчик температури повітря, що подається в ноги |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B163 |
Датчик температури повітря на впуску (кондиціонер/опалювач) |
|
B170 |
Датчик чистоти повітря, що надходить в опалювач |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
C8 |
Сонячна батарея |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
F44 |
Запобіжник |
|
K46 |
Реле системи керування двигуном |
|
K98 |
Реле обігрівача лобового скла |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
M114-1 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M114-2 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
R2 |
Обігрівач заднього скла |
|
R51 |
Обігрівач лобового скла |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X |
Замок запалювання — допоміжні ланцюги |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле, приладова панель 3 |
|
Y176 |
Е/м клапан регулювання робочого об’єму компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
