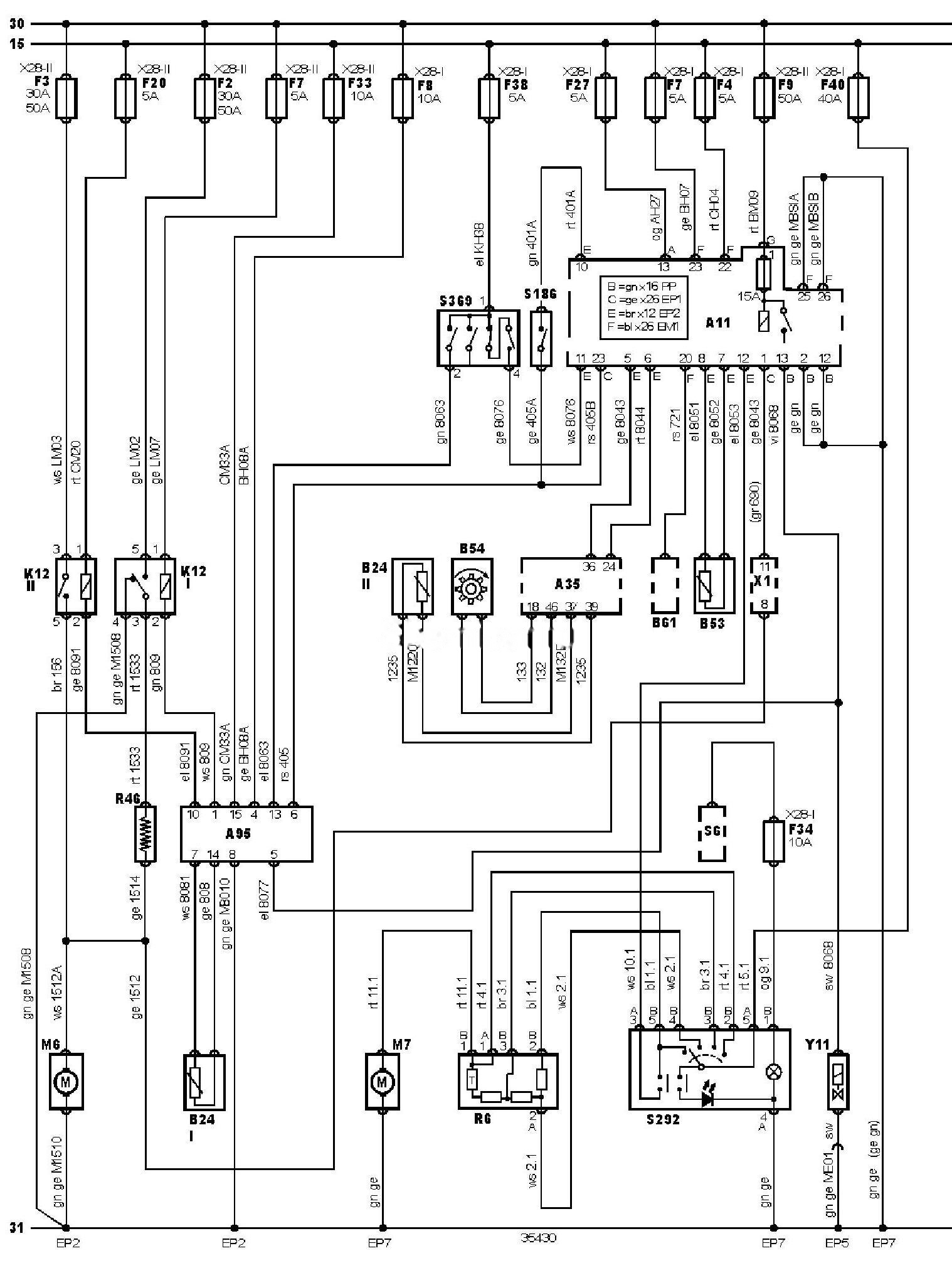

Електрична схема кондиціонера Citroen Picasso 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

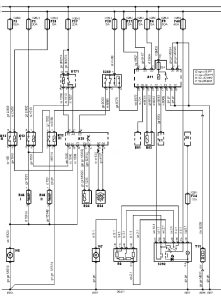

Електросхема кондиціонера (1999)
Позначення до електричної схеми Сitroen Picasso
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури за випарником |
|
B54 |
Датчик положення колінчастого вала |
|
B61 |
Датчик температури навколишнього повітря |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F20 |
Запобіжник |
|
F27 |
Запобіжник |
|
F33 |
Запобіжник |
|
F34 |
Запобіжник |
|
F38 |
Запобіжник |
|
F40 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S6 |
Комбінований перемикач |
|
S186 |
Датчик температури охолоджувальної рідини |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S369 |
Четверний датчик-вимикач тиску хладагенту в системі кондиціонування |
|
X1 Діагностичний роз’єм (DLC) |
|
|
X28-1 |
Блок запобіжників/реле — приладова панель |
|
X28-2 |
Блок запобіжників/реле — моторний відсік |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
