Електрична схема кондиціонера Citroen ZX 1993 року випуску.

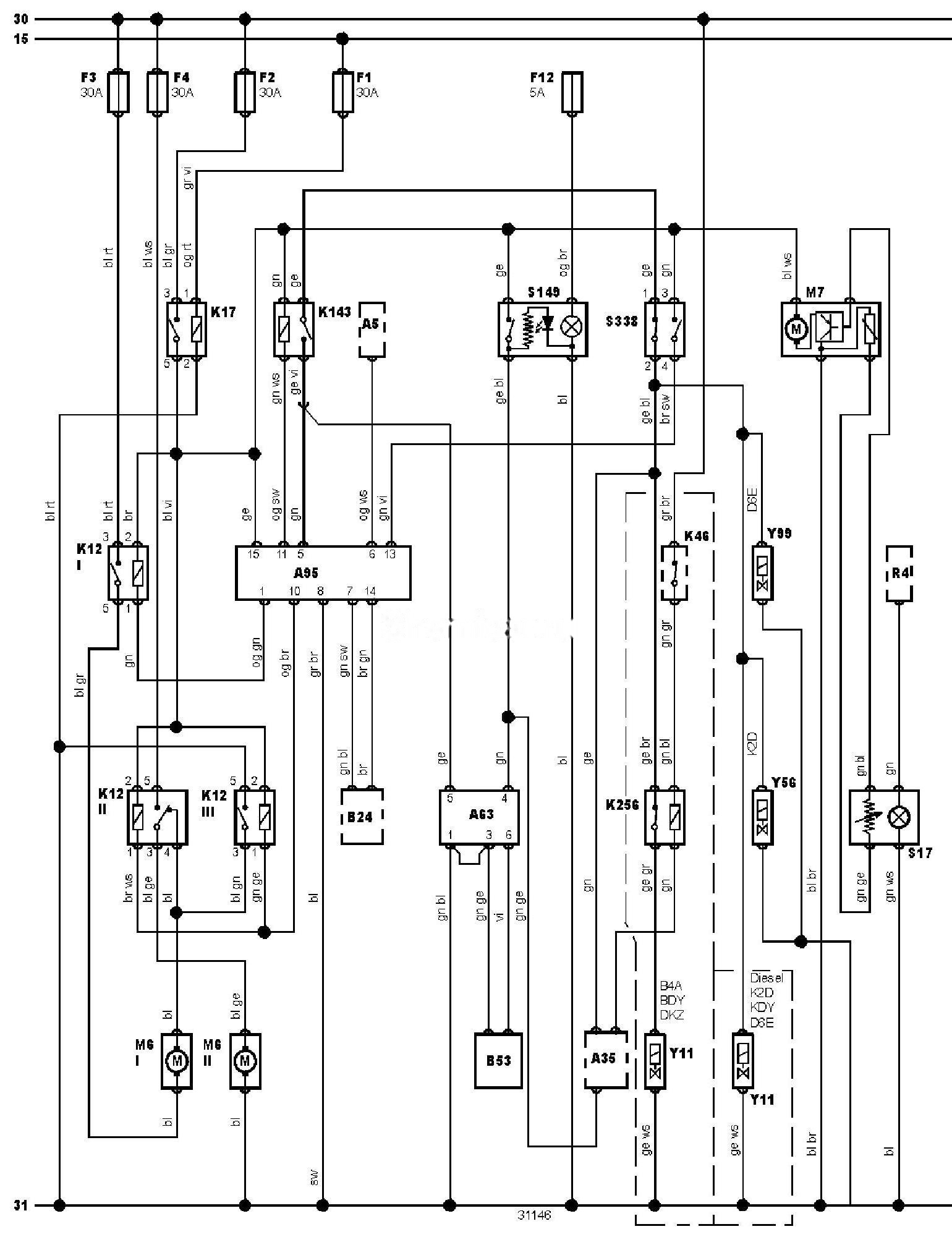

Електросхема кондиціонера — (Behr — без таймера вентилятора) (1993)
Позначення до електричної схеми Сitroen ZX
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури за випарником |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F12 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K123 |
Реле електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K46 |
Реле системи керування двигуном |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K256 |
Реле повного відкриття дросельної заслінки |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S149 |
Головний вимикач кондиціонера |
|
S338 |
Подвійний датчик-вимикач придушення холодоагенту в системі кондиціонування |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y56 |
Привід керування частотою обертання холостого ходу |
|
Y99 |
Клапан керування перепуском повітря на холостому ходу |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
