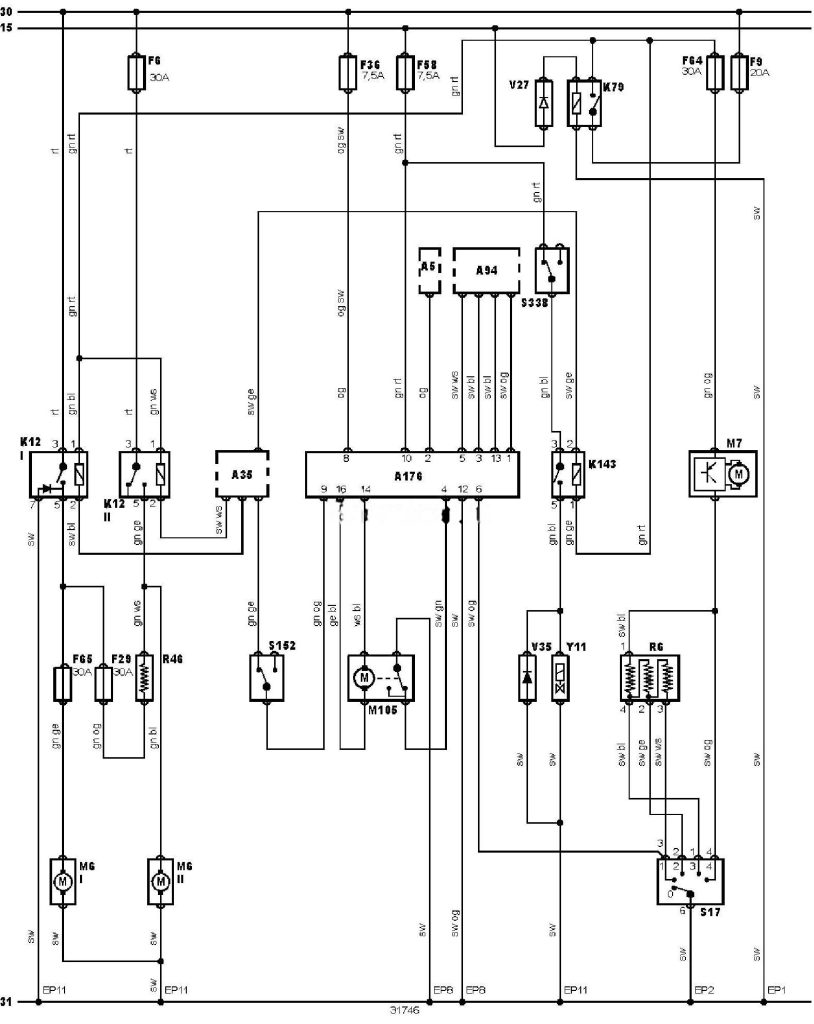

Електрична схема кондиціонера 1998, 1999 року випуску.
Електросхема кондиціонера (-05.1999)
Позначення до електричної схеми Ford Focus
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A94 |
Інтегроване реле/блок керування |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
F6 |
Запобіжник |
|
F9 |
Запобіжник |
|
F29 |
Запобіжник |
|
F36 |
Запобіжник |
|
F58 |
Запобіжник |
|
F64 |
Запобіжник |
|
F65 |
Запобіжник |
|
K12-1 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле електродвигуна вентилятора системи охолодження |
|
K79 |
Реле основних ланцюгів |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6-1 |
Електродвигун вентилятора системи охолодження |
|
M6-2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S152 |
Датчик-вимикач по високому тиску холодоагенту в системі кондиціонування |
|
S338 |
Подвійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
V27 |
Діод електродвигуна вентилятора системи охолодження |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
