Електрична схема кондиціонера автомобіля Ford Orion 1991, 1992 року випуску.

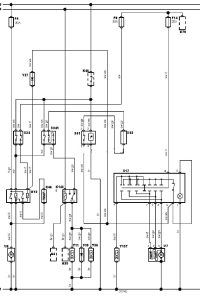

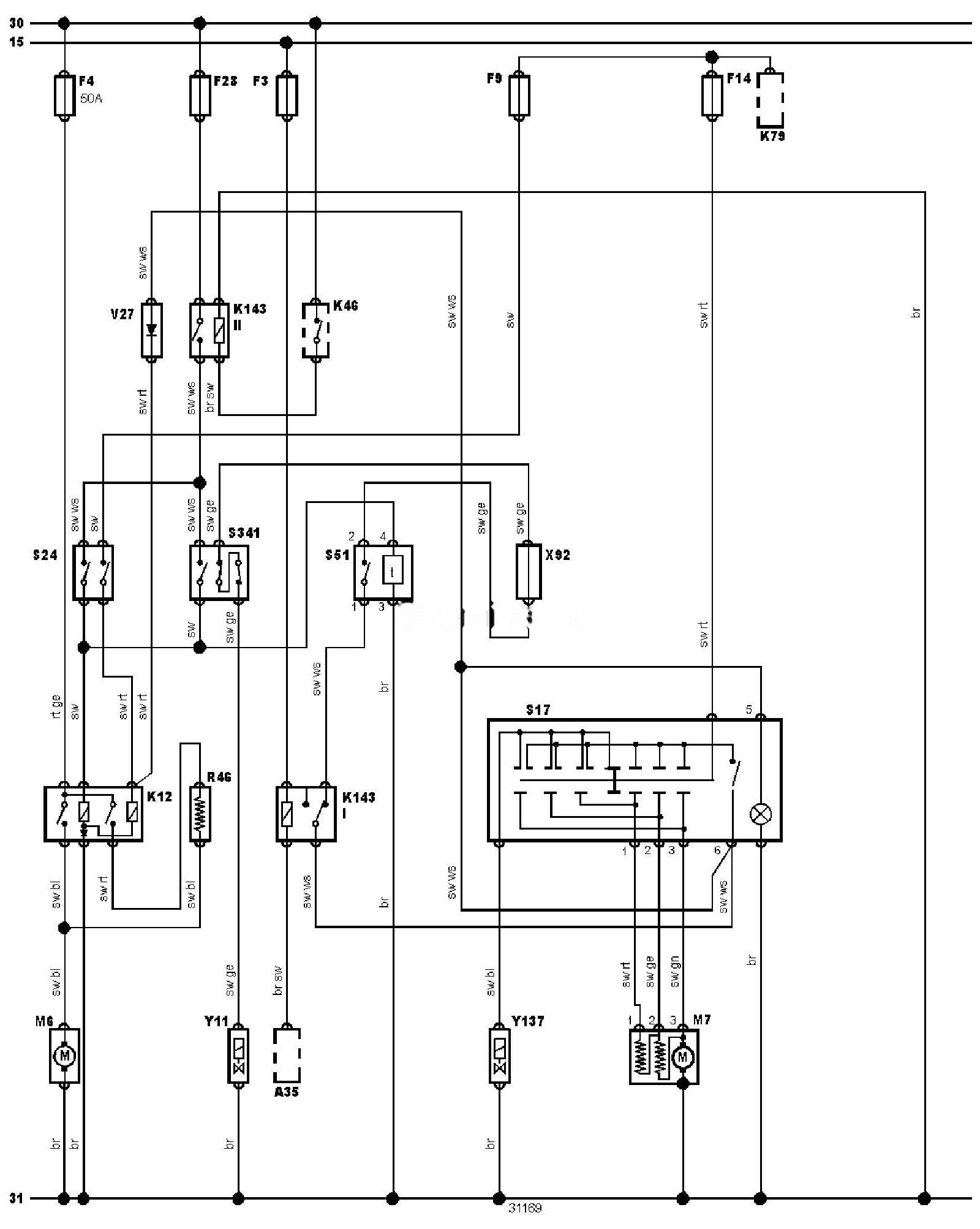

Електросхема кондиціонера (-1992).
Позначення до електричної схеми Ford Oroin
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F9 |
Запобіжник |
|
F14 |
Запобіжник |
|
F28 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження — ^1994 |
|
K46 |
Реле системи керування двигуном |
|
K79 |
Реле основних ланцюгів |
|
K1431 |
Реле електромагнітної муфти компресора кондиціонера |
|
K1432 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження — ^1994 |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S51 |
Датчик-вимикач за температурою випарника кондиціонера |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
V27 |
Діод електродвигуна вентилятора системи охолодження |
|
X92 |
Роз’єм (джампер) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
