Електрична схема кондиціонера Hyundai Elantra 1st gen991, 1992, 1993, 1994, 1995 року випуску.

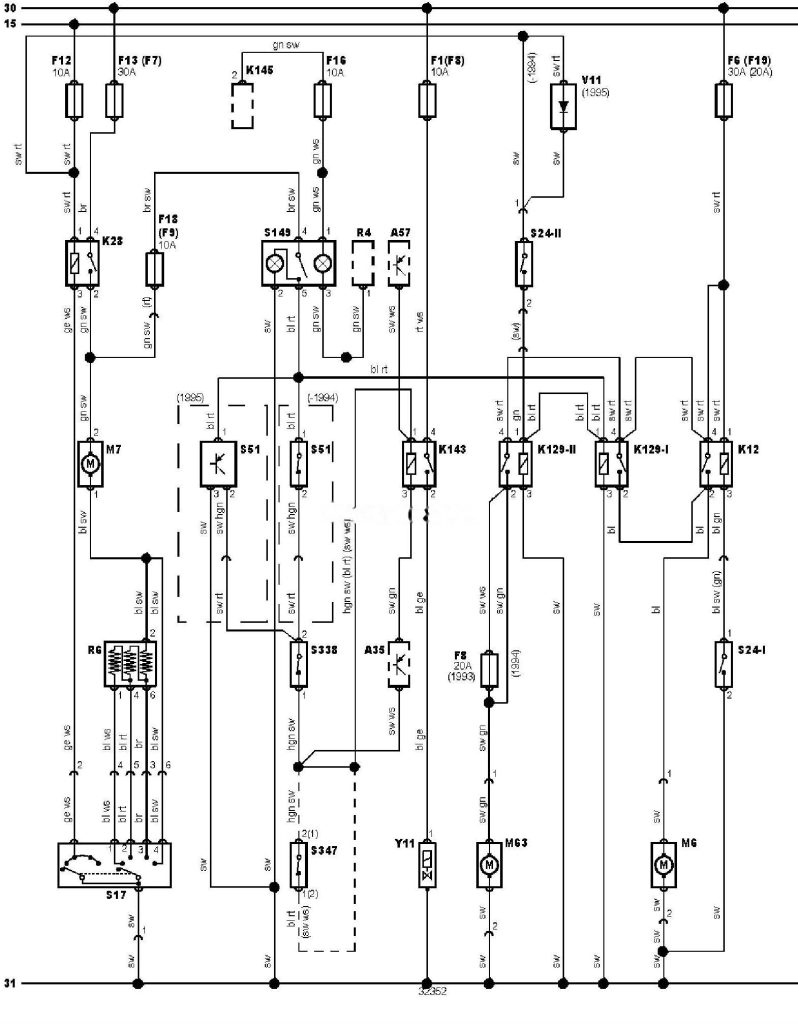

Електросхема кондиціонера (-1995).
Позначення до електричної схеми Hyundai Elantra
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A57 |
Електронний блок керування КПП |
|
F1 |
Запобіжник |
|
F6 |
Запобіжник |
|
F8 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F16 |
Запобіжник |
|
F18 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K1291 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
K1292 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K145 |
Реле габаритів |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M63 |
Електродвигун вентилятора конденсатора кондиціонера |
|
R4 |
Реостат підсвічування комбінації приладів |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S241 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S242 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S51 |
Датчик-вимикач за температурою випарника кондиціонера |
|
S149 |
Головний вимикач кондиціонера |
|
S338 |
Подвійний датчик-вимикач придушення холодоагенту в системі кондиціонування |
|
S347 |
Датчик-вимикач за температурою холодоагенту в системі кондиціонування |
|
V11 |
Діод кондиціонера |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
