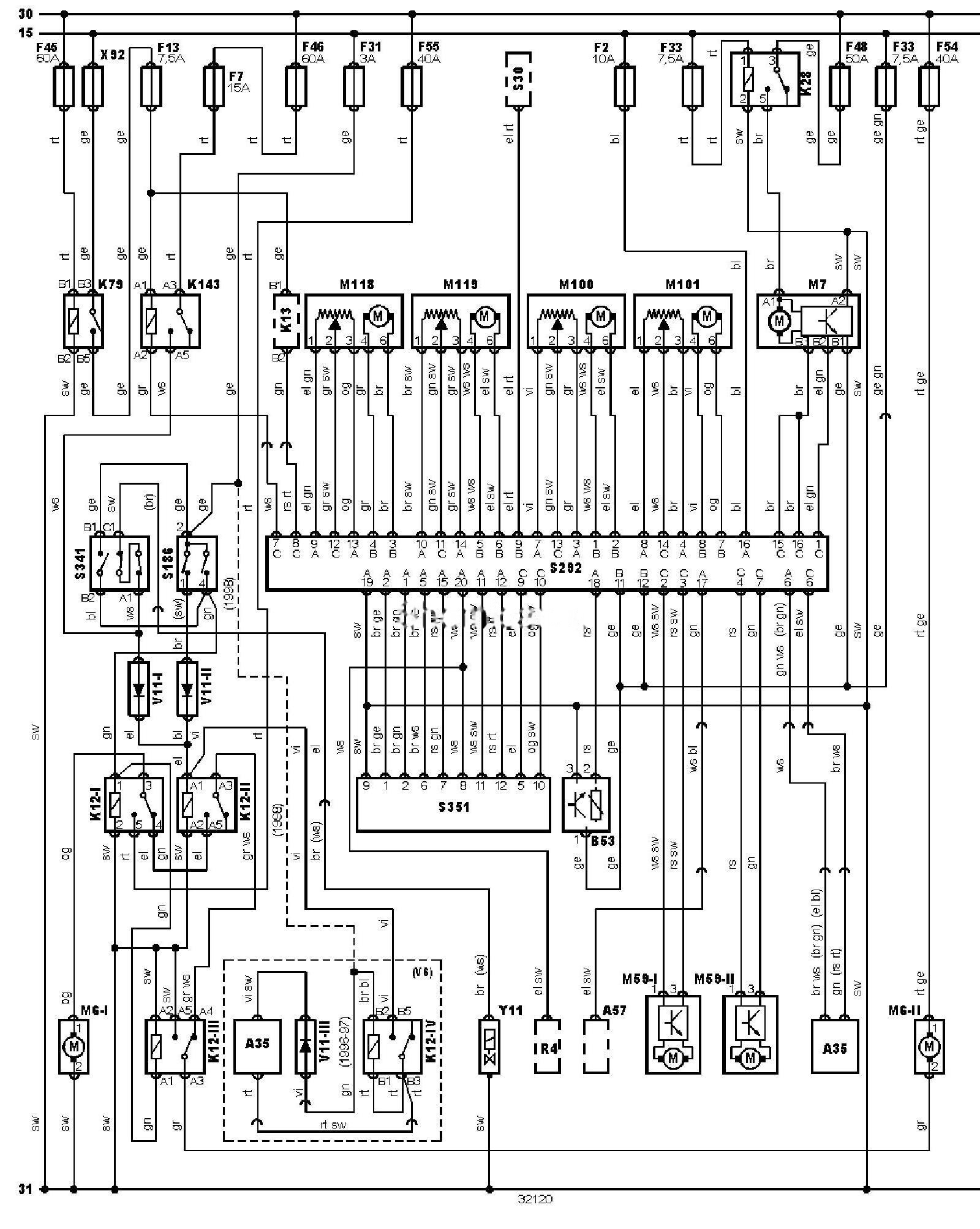

Електрична схема кондиціонера Renault Espace 1 (JE0) 1996, 1997, 1998 року випуску.
Електросхема кондиціонера (-1998).
Позначення до електричної схеми Renault Espace
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A57 |
Електронний блок керування КПП |
|
B53 |
Датчик температури за випарником |
|
F2 |
Запобіжник |
|
F7 |
Запобіжник |
|
F13 |
Запобіжник |
|
F31 |
Запобіжник |
|
F33 |
Запобіжник |
|
F45 |
Запобіжник |
|
F46 |
Запобіжник |
|
F48 |
Запобіжник |
|
F54 |
Запобіжник |
|
F55 |
Запобіжник |
|
K12-1 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-3 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-1V |
Реле електродвигуна вентилятора системи охолодження |
|
K13 |
Реле обігрівача заднього скла |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K79 |
Реле основних ланцюгів |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6-2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M59-1 |
Електродвигун заслінки перемикання забору повітря |
|
M59-2 |
Електродвигун заслінки перемикання забору повітря |
|
M100 |
Електродвигун приводу заслінок змішування потоків повітря — з боку водія |
|
M101 |
Електродвигун приводу заслінок змішування потоків повітря — з боку пасажира |
|
M118 |
Електродвигун приводу заслінки напрямку потоків повітря — з боку водія |
|
M119 |
Електродвигун приводу заслінки напрямку потоків повітря — з боку пасажира |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S30 |
Вимикач обігрівача заднього скла |
|
S186 |
Датчик температури охолоджувальної рідини |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S341 |
Потрійний датчик-вимикач придушення холодоагенту в системі кондиціонування |
|
S351 |
Панель керування кондиціонером/опалювачем |
|
V11-1 |
Діод кондиціонера |
|
V11-2 |
Діод кондиціонера |
|
V11-3 |
Діод кондиціонера |
|
X92 |
Роз’єм (джампер) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
